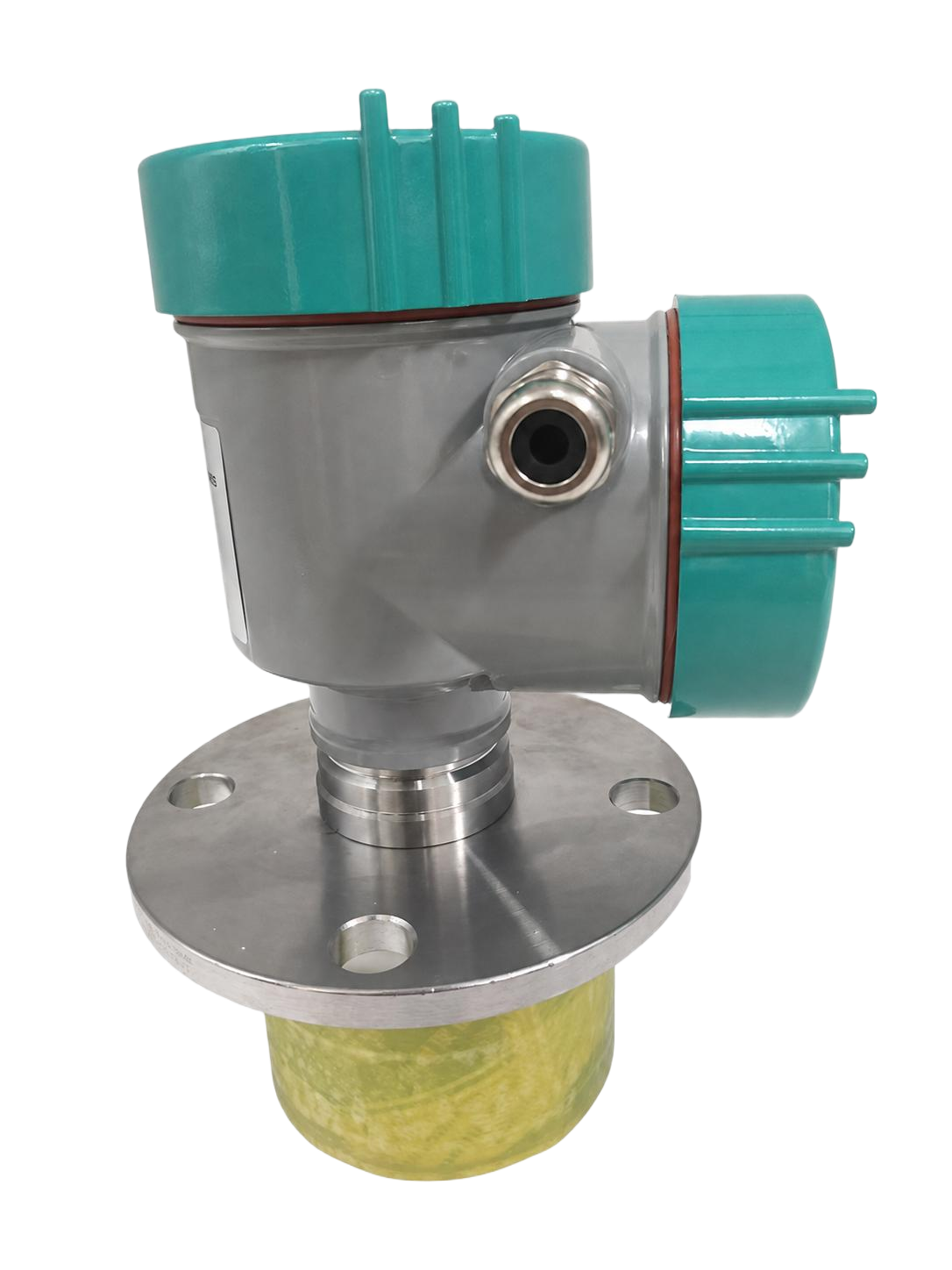

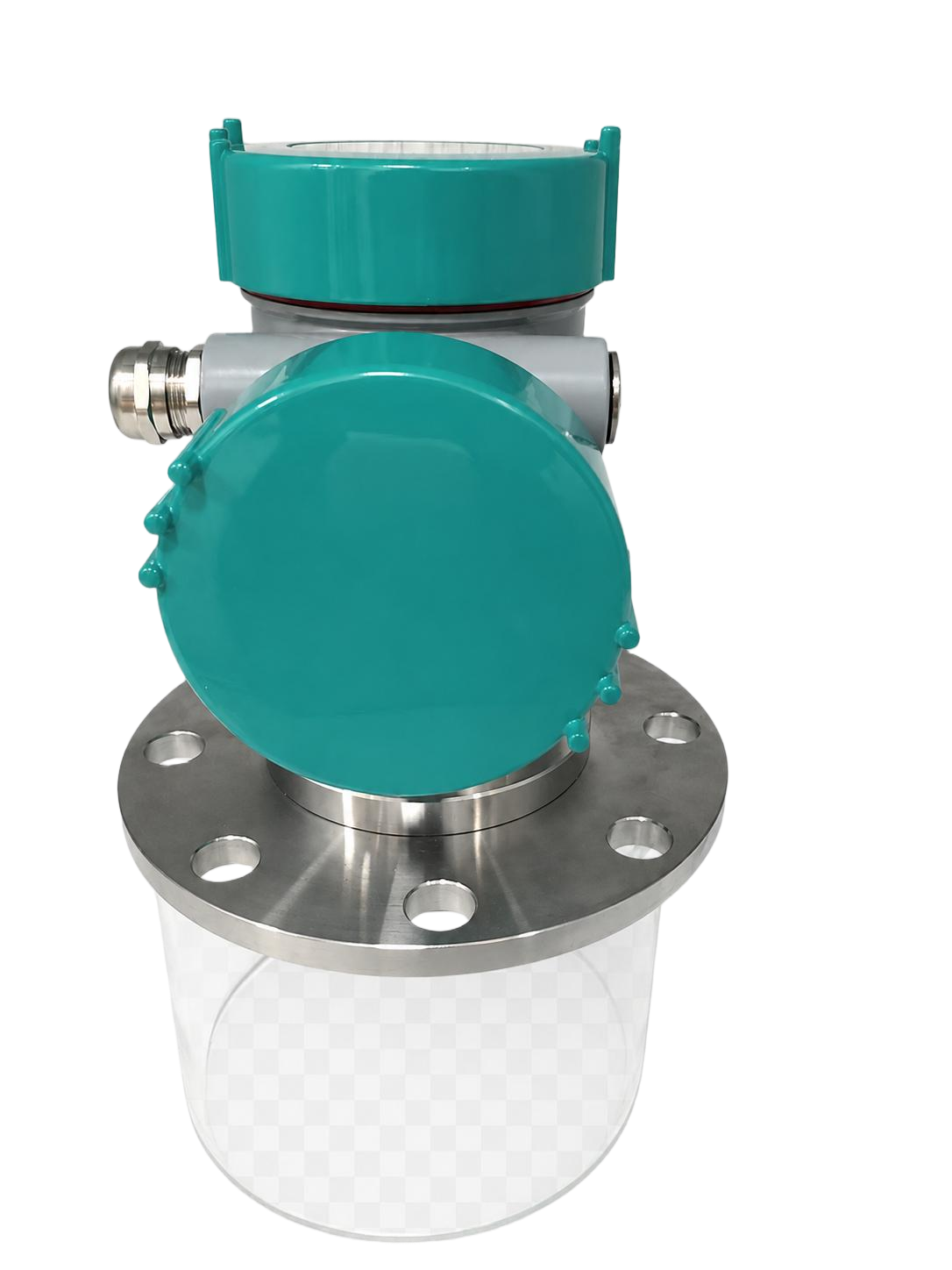

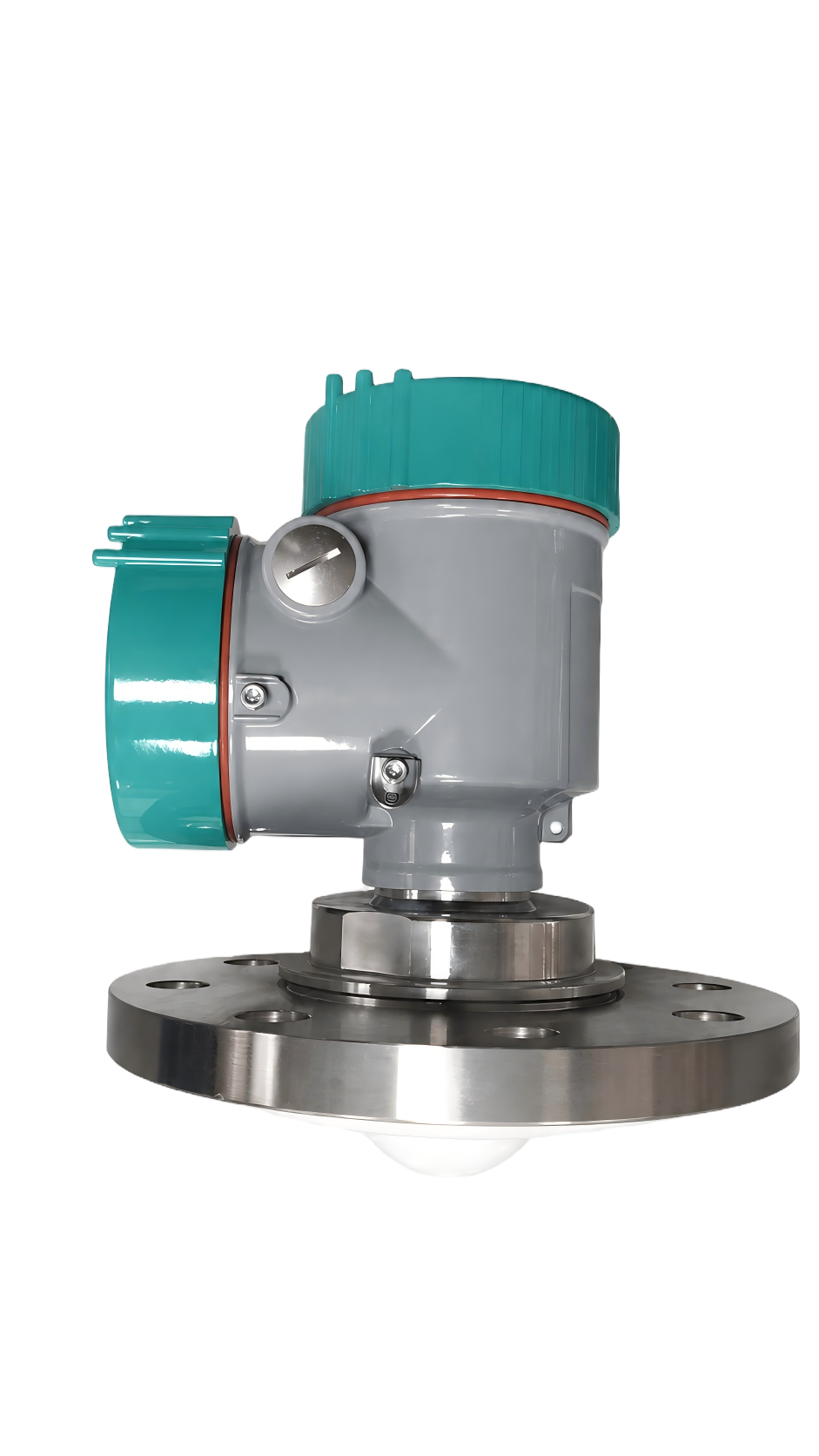

一体式雷达液位计

一体式雷达液位计通过喇叭天线向介质表面发射电磁波，接收介质表面反射的回波信号，根据天线至介质表面的距离及储罐基准高度换算出实际液位。仪表采用非接触式测量，支持电池供电或太阳能充电与储能电池组合供电，并通过4G移动通信网络实现液位数据远程上报，适用于罐区、野外测点、无市电以及不便敷设通信电缆的工业现场。

技术参数

一体式雷达液位计选型表.pdf

结构形式	一体式雷达液位计	天线形式	喇叭天线
法兰连接	HG/T 20592-2009 DN100 PN16 RF	防护等级	IP65
供电方式	电池供电，可配置太阳能充电及储能电池供电系统	无线信号	4G无线传输信号
防爆等级	Ex d IIB T4 或 Ex ia IIB T4	电气接口	1/2”NPT，配防爆密封接头及堵头
测量方式	非接触式连续液位测量	适用介质	液体，具体介质适用性按工况确认
测量范围	根据储罐高度及雷达测量单元选型确认	测量精度	根据雷达测量单元选型确认
发射频率	根据雷达测量单元型号确认	过程温度	根据天线、密封材料及介质工况确认
过程压力	按PN16法兰等级及仪表实际承压能力确认	接液材质	根据介质腐蚀性及订货选型确认
模块型号	YK-P311-TTL/485	工作网络	中国移动、中国联通、中国电信4G
模块尺寸	47x30mm，不含SMA接口	模块重量	约10g
安装方式	定位孔固定或定位孔+插针	模块工作环境	-35~+75°C，5%~95%RH，无凝结
模块工作电源	DC5~24V,可选DC3.7~4.2V	模块工作电流	20~50mA@DC 5V
RTC	无	串行通信口	1路TTL或1路RS485
4G天线接口	IPEX或SMA	SIM卡规格	Nano SIM卡
网络设置	支持APN、DNS域名解析或固定IP地址	变量采集点数	100点
TCP功能	透传DTU、边缘采集主动上报	HTTP功能	透传DTU、边缘采集主动上报
MQTT功能	透传DTU、边缘采集主动上报、远程管理与配置	远程管理	MQTT模式支持远程配置及固件更新
采集协议	Modbus RTU/ASCII, DL/T 645-97/07,Siemens S7-200 PPI, MitsubishiFX2N/FX3U	数据上报	周期上报、定时上报、数据变化上报及远程召测
SSL	支持SSL及自签CA证书	断网续传	不支持
上线通知	支持，带Retained	MQTT遗嘱	支持，带Retained
