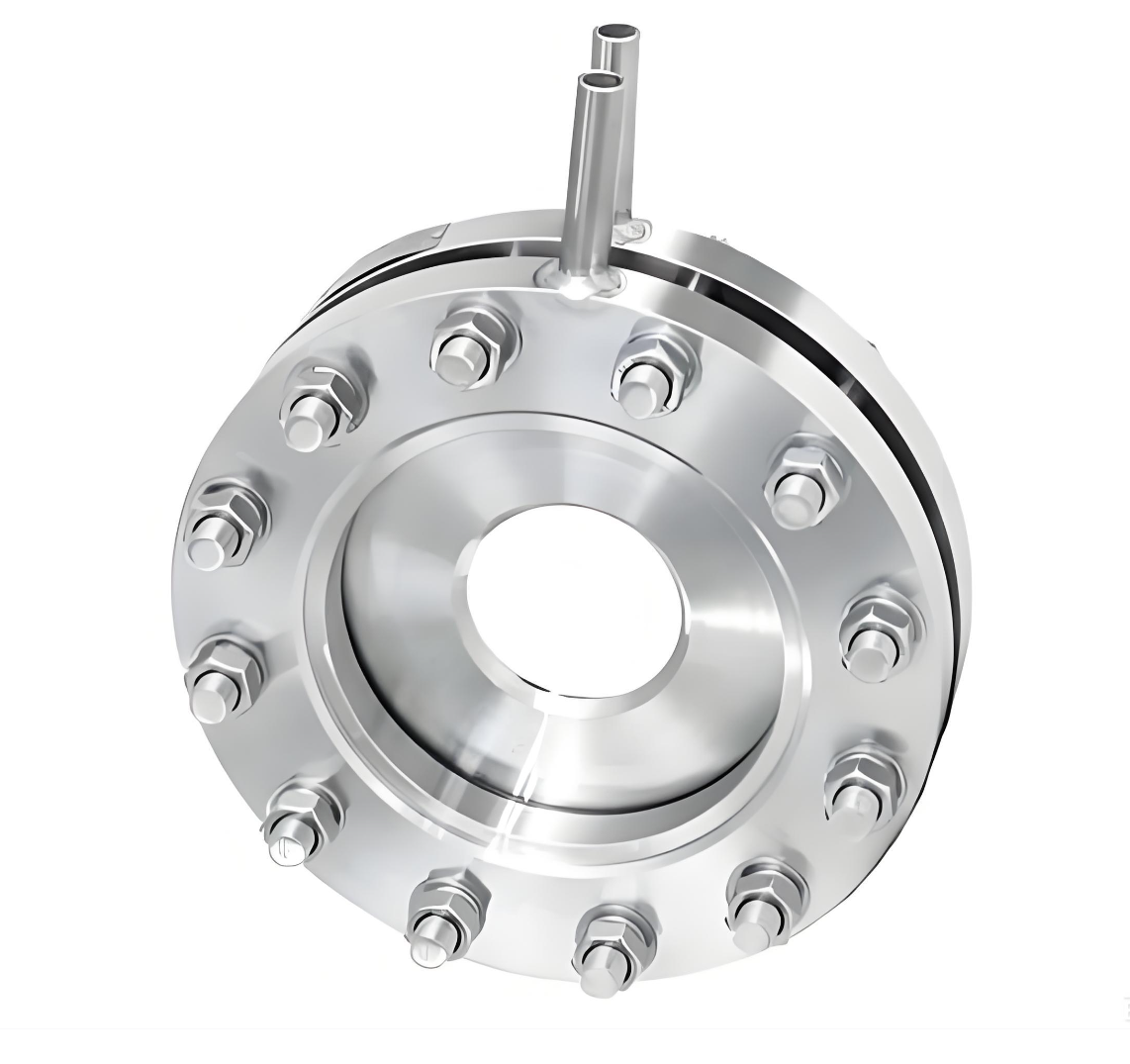

孔板流量计

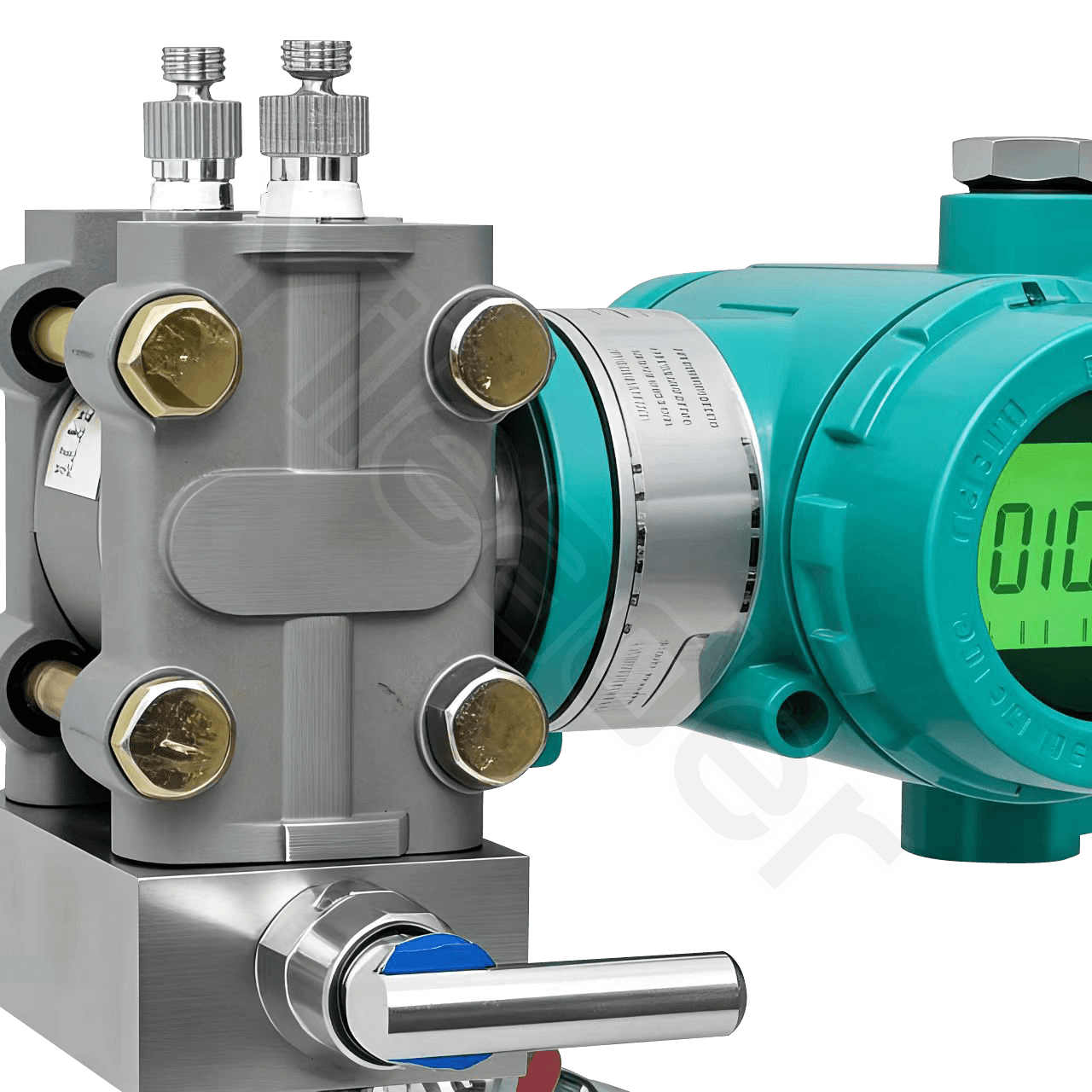

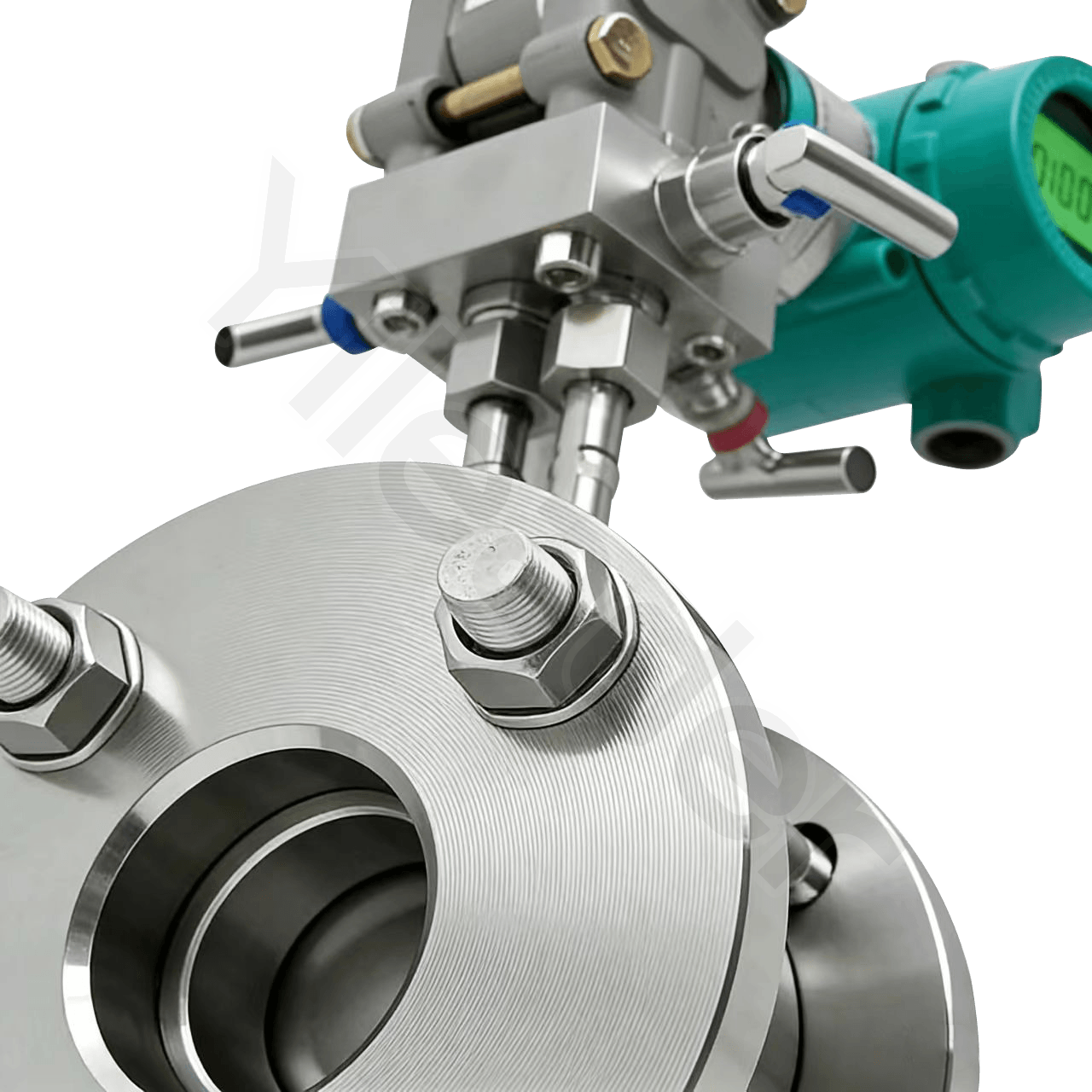

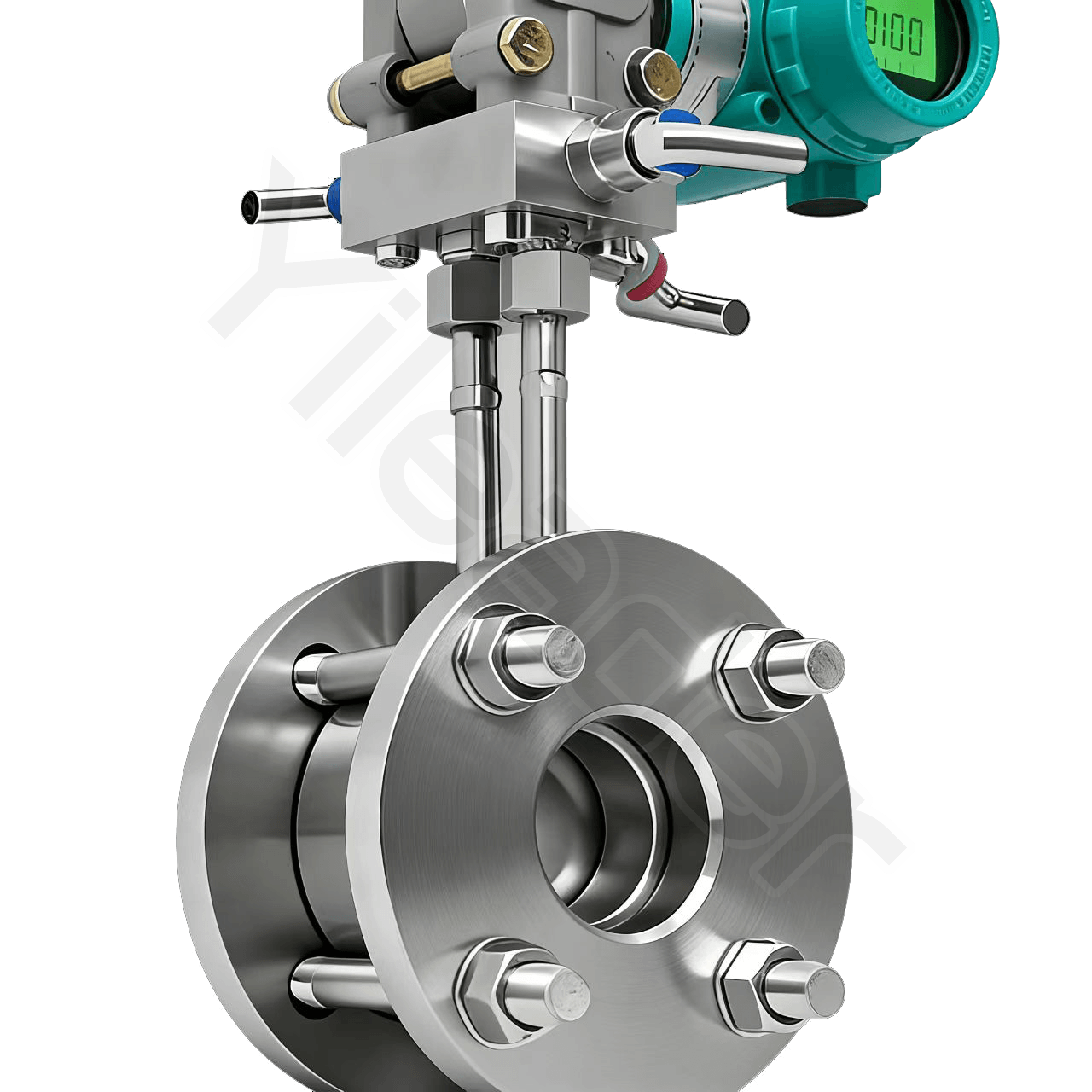

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表

技术参数

取压方式	角接环室取压、角接钻孔取压、法兰取压、径距取压	连接方式	对夹式、管道式
公称通径	DN50-DN4000	主体材质	碳钢、304、316
过程温度	-25 ~ 300℃	适用压力	1.0 MPa、1.6 MPa、4.0 MPa（可约定）
精度	±0.5/±1.0%	电气接口	M20×1.5（可约定）
输出方式	4~20mA	防护等级	IP65、IP66
认证	本安隔爆	电源电压	24VDC
