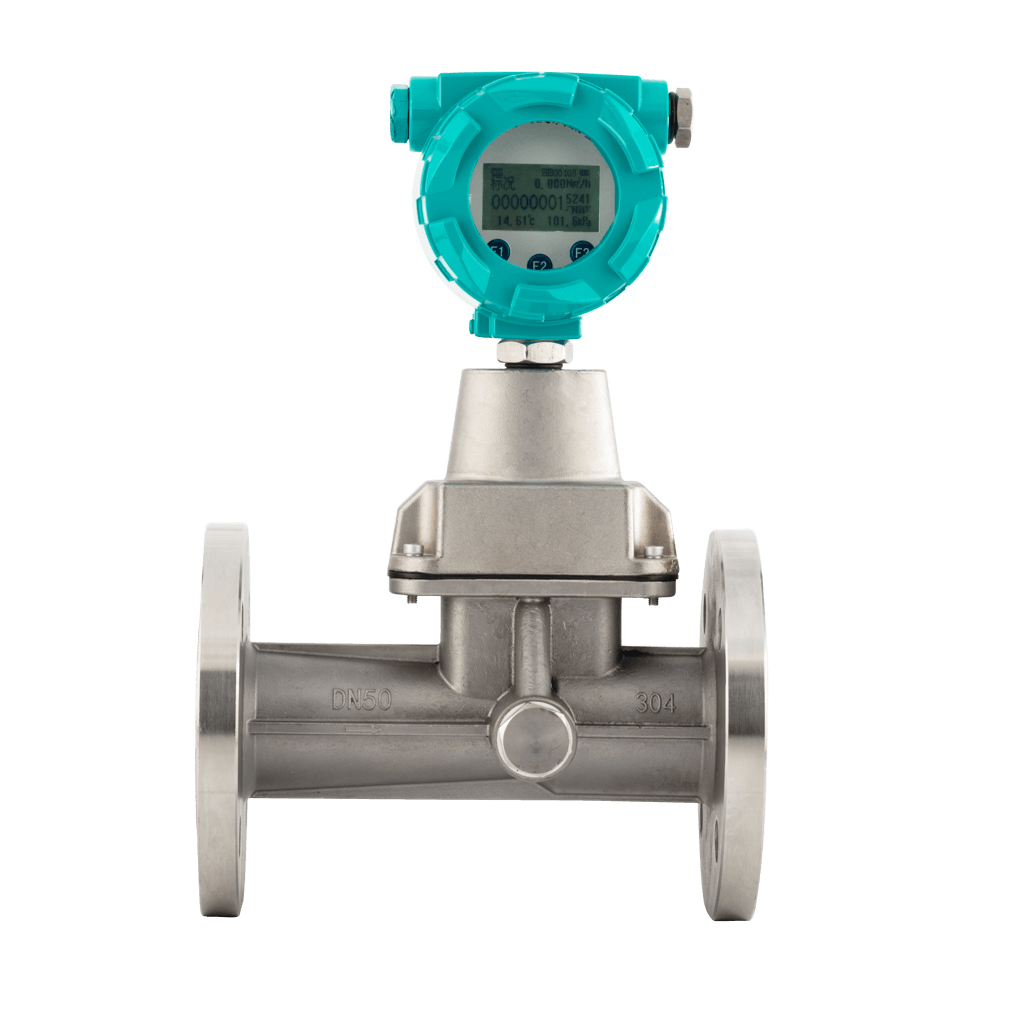

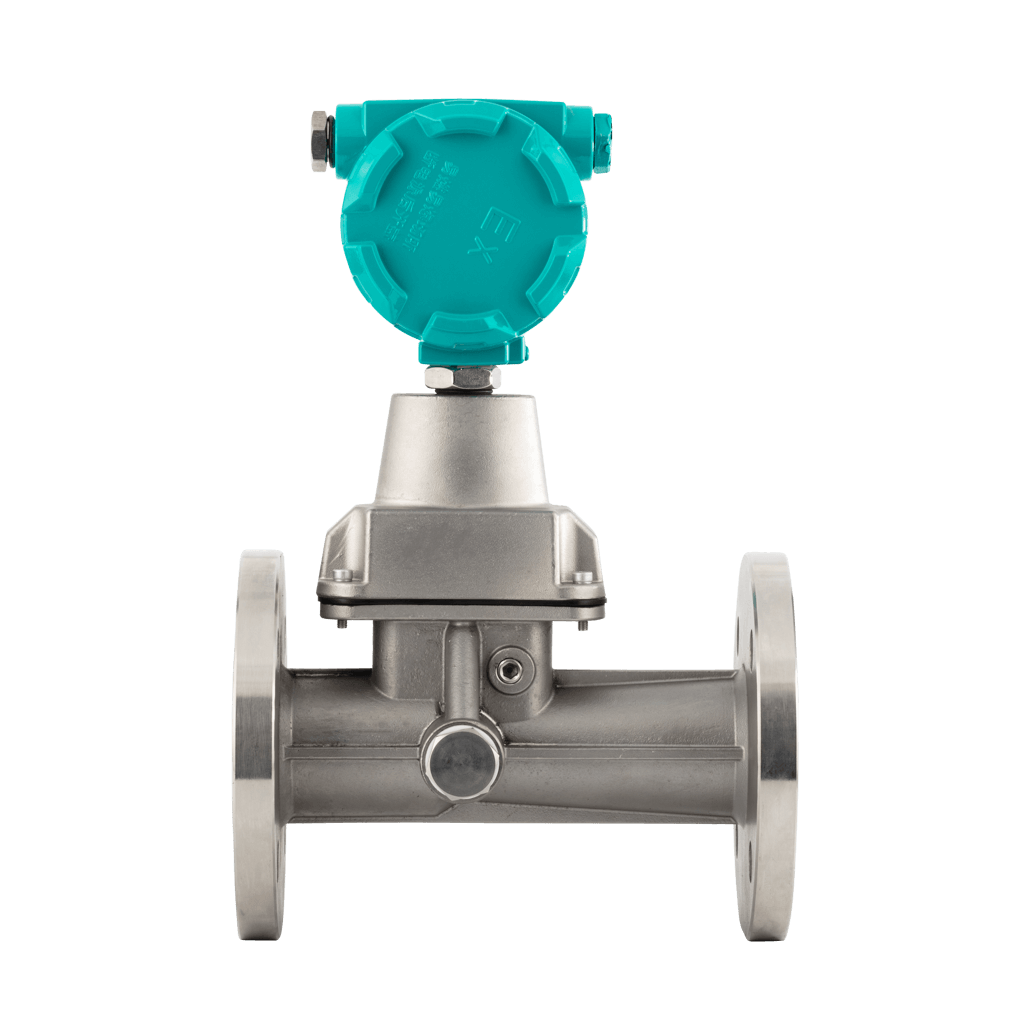

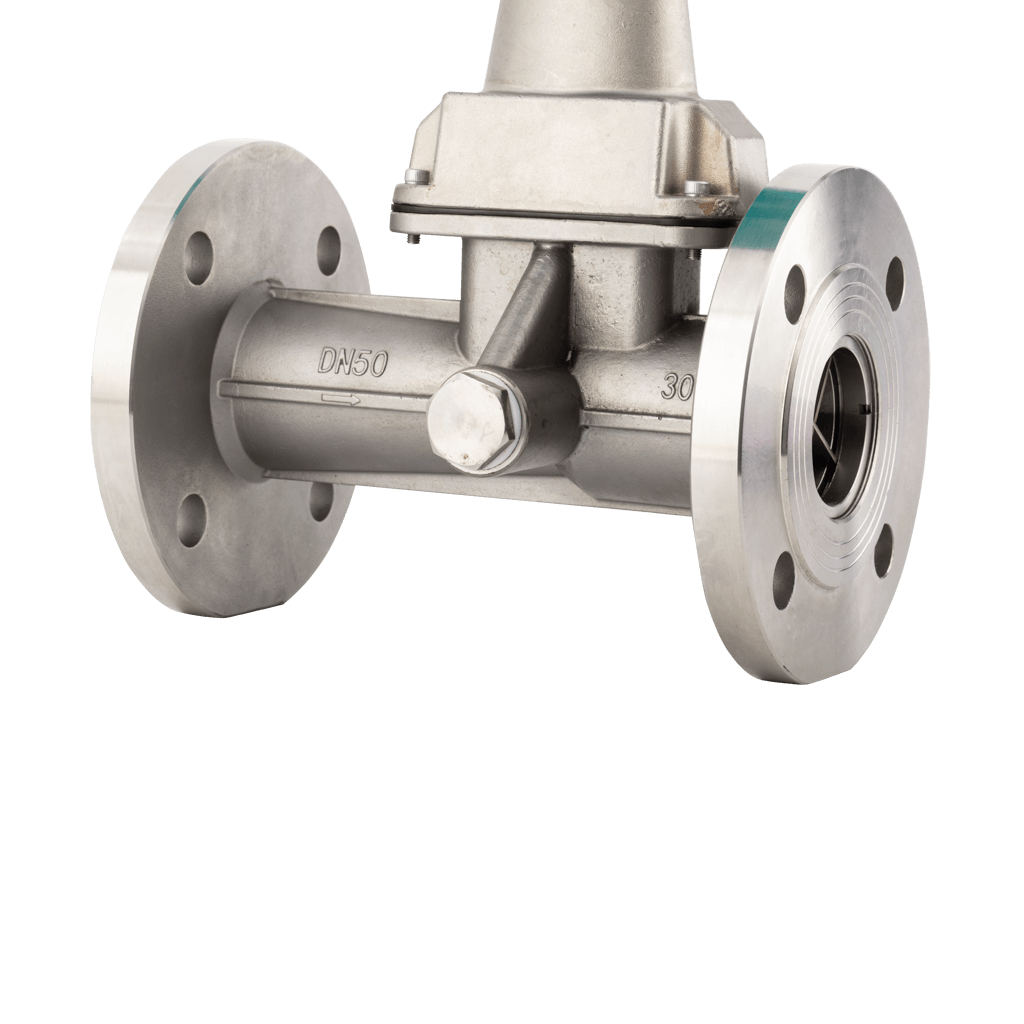

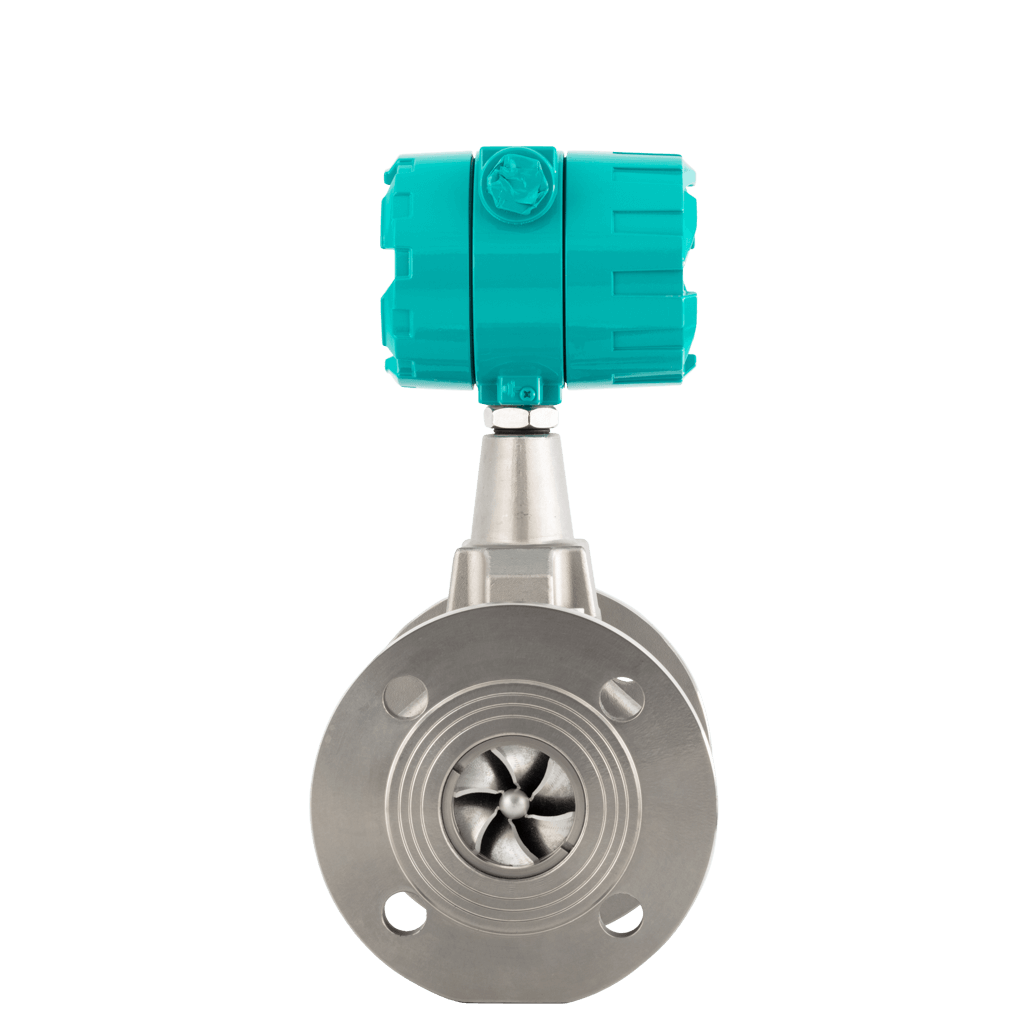

智能旋进旋涡流量计

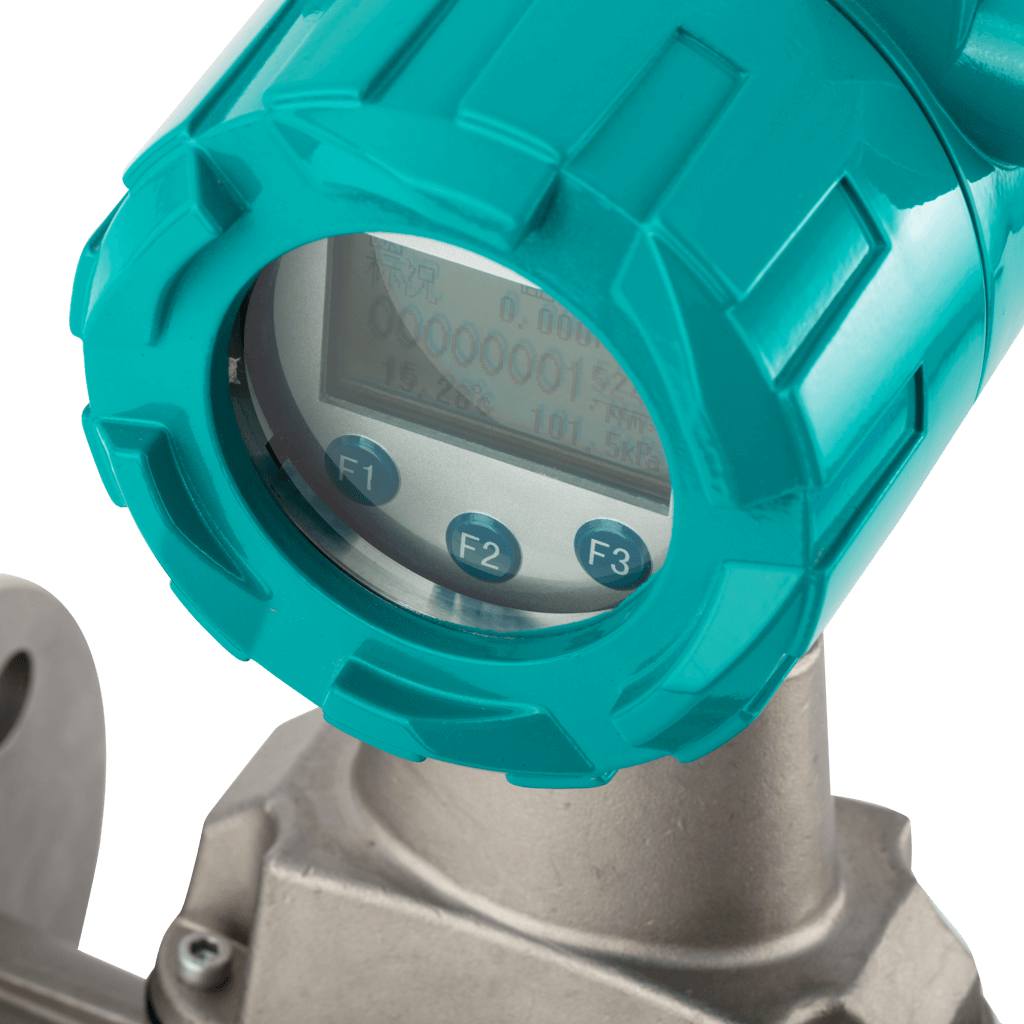

旋进漩涡流量计是一种用于石油、化工、电力、冶金及城市供气等领域的气体计量仪表，由江苏宏佳、肖岸仪器等企业生产，适用于天然气输配贸易计量场景。其核心原理基于文丘里管结构与旋涡进动频率检测，通过螺旋导流叶片产生二次旋转涡流，结合微处理器实时进行温度、压力及压缩因子自动补偿。该仪表采用机电一体化设计，集成流量探头、压力传感器和智能芯片，无机械可动部件，具备耐腐蚀特性。内置双检测抗干扰技术及智能抗震系统，支持无外电源运行，配备液晶屏显示瞬时/累积流量及环境参数。支持RS485、HART协议等信号输出，内置EEPROM存储全年历史数据。适用温度范围-30℃至+80℃，公称压力达6.3MPa，安装需满足上下游直管段要求并定期校准。

技术参数

结构形式	一体型、分体型	连接方式	法兰型
外壳材质	铝合金、不锈钢	补偿方式	无温压补偿、有温压补偿
本体材质	铝合金、SUS304	环境温度	-25 ~ 80℃
过程温度	-20 ~ 80℃	适用压力	0~16 MPa（可约定）
精度	±1.5%	电气接口	M20×1.5（可约定）
输出方式	脉冲、4~20mA、HART协议、RS485、	防护等级	IP65、IP66
认证	本安、隔爆	电源电压	24VDC、电池
