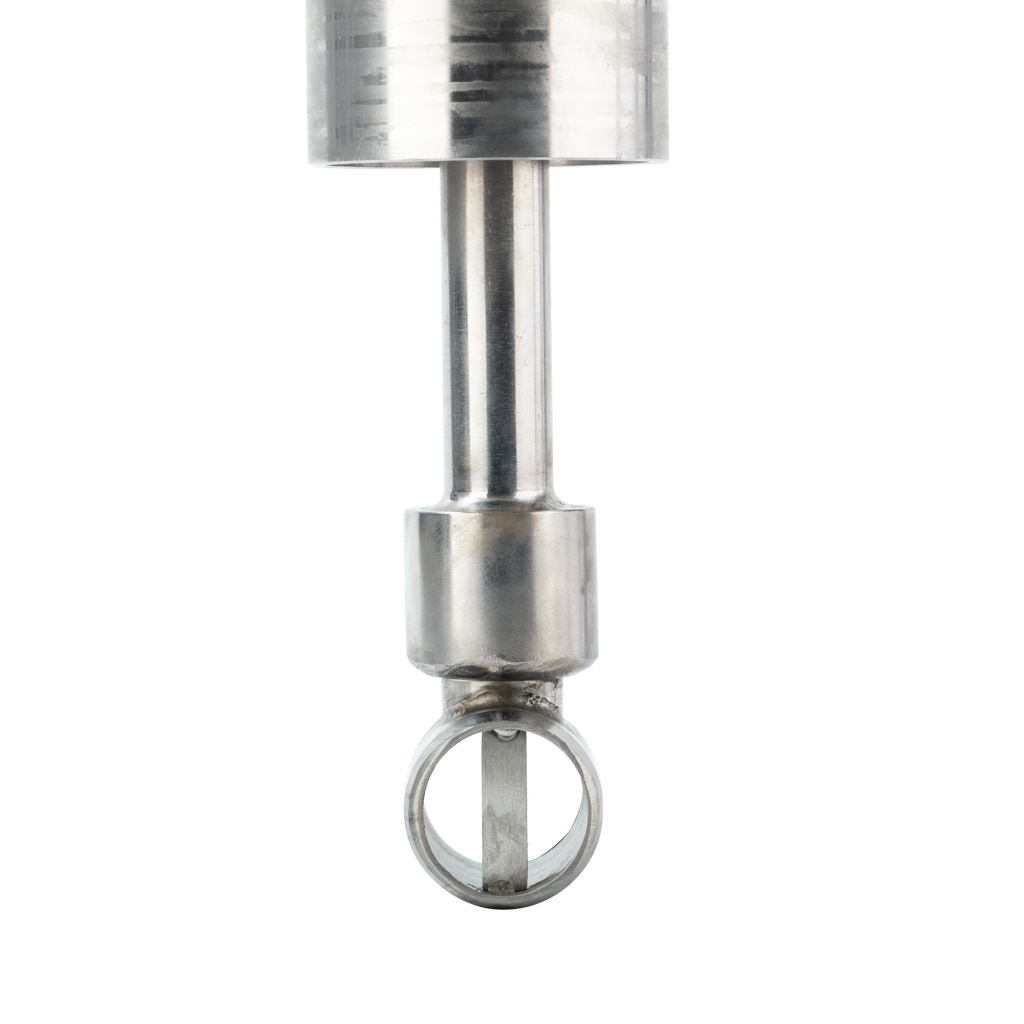

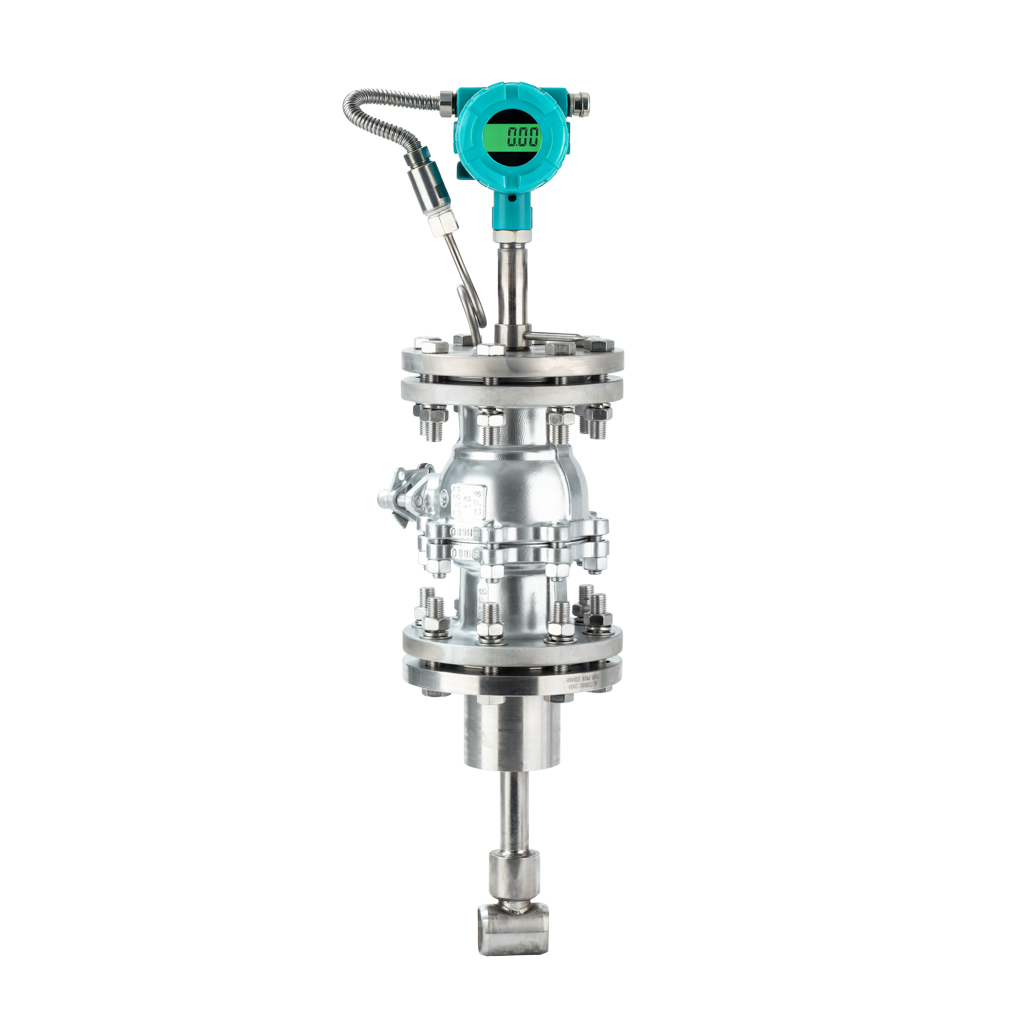

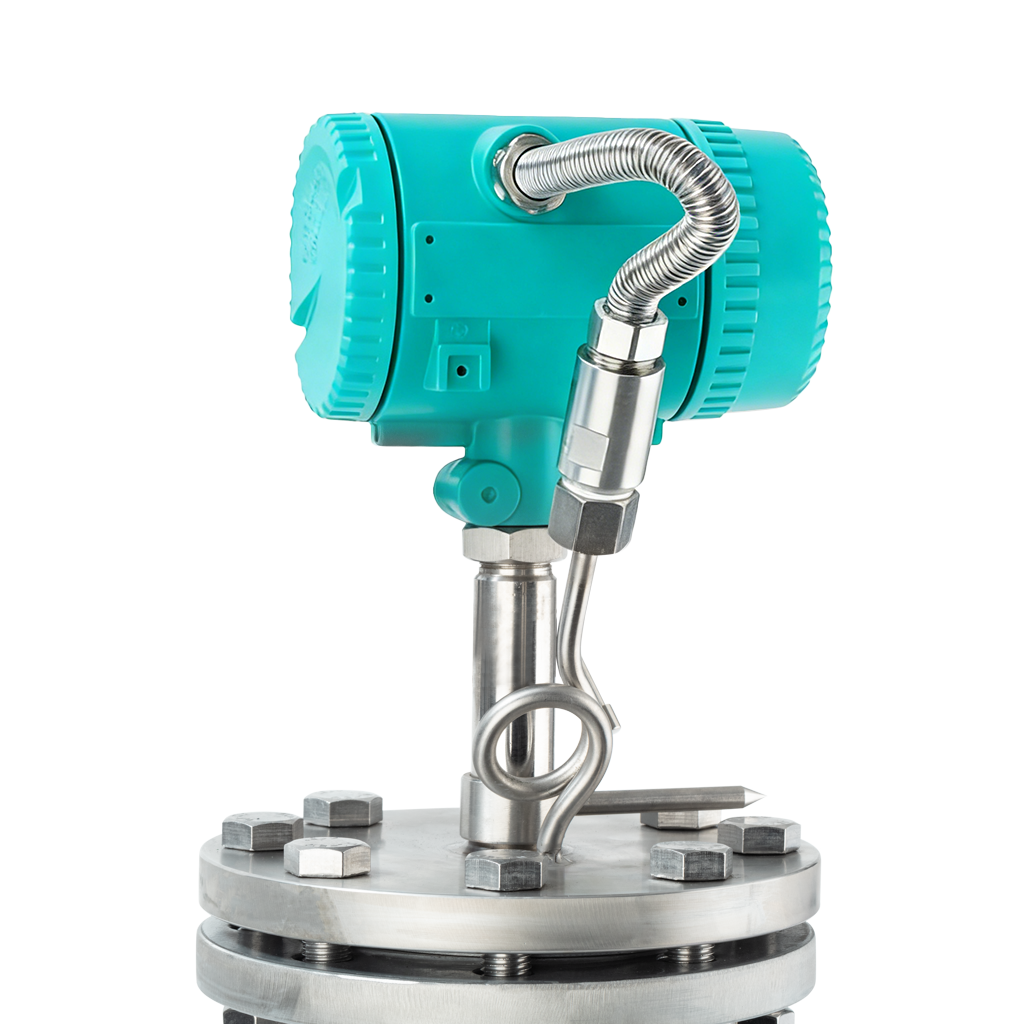

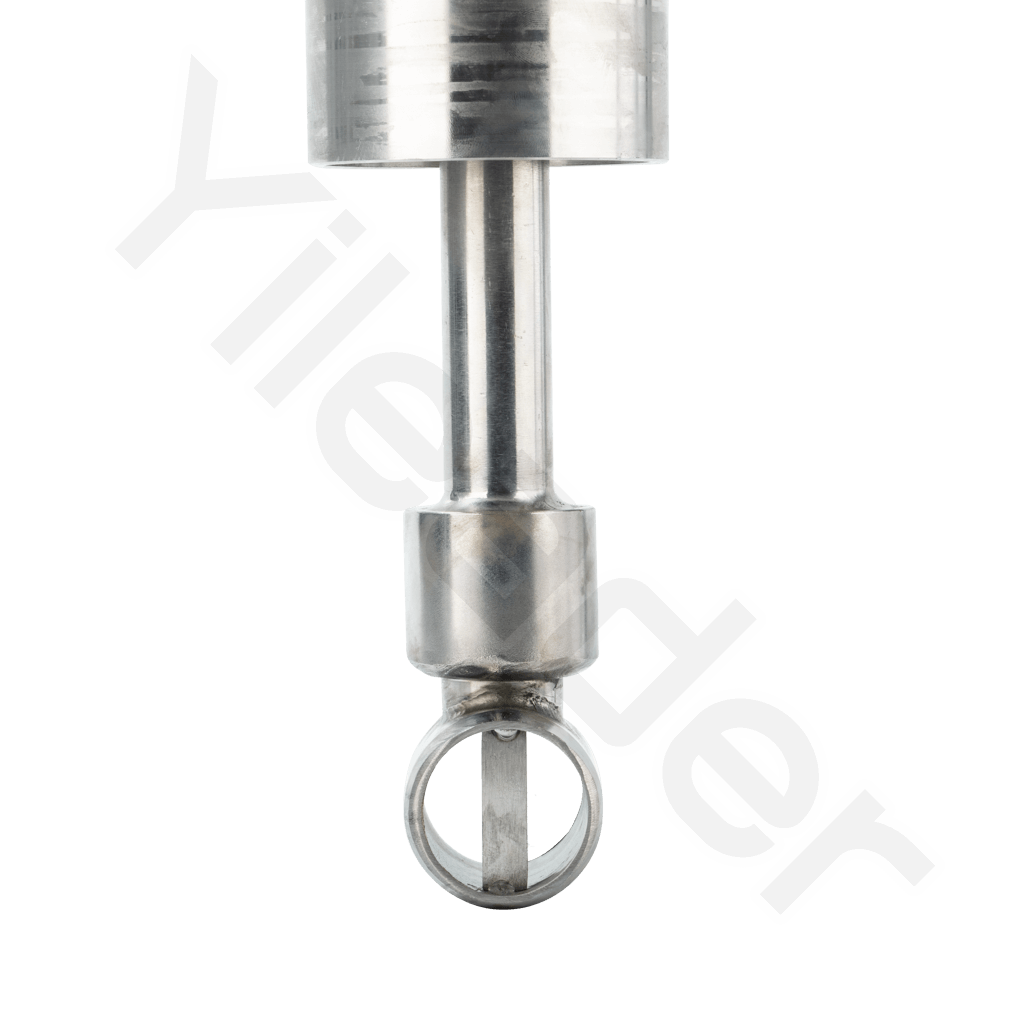

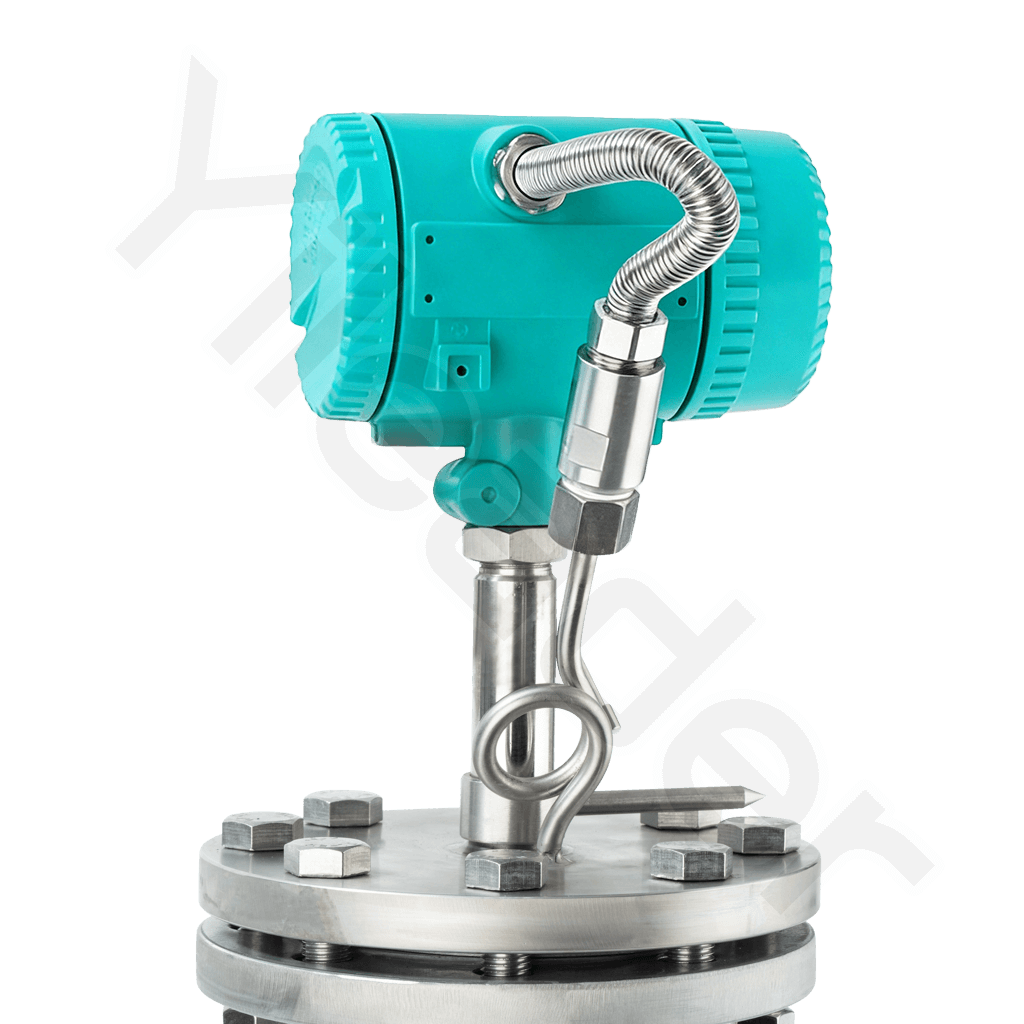

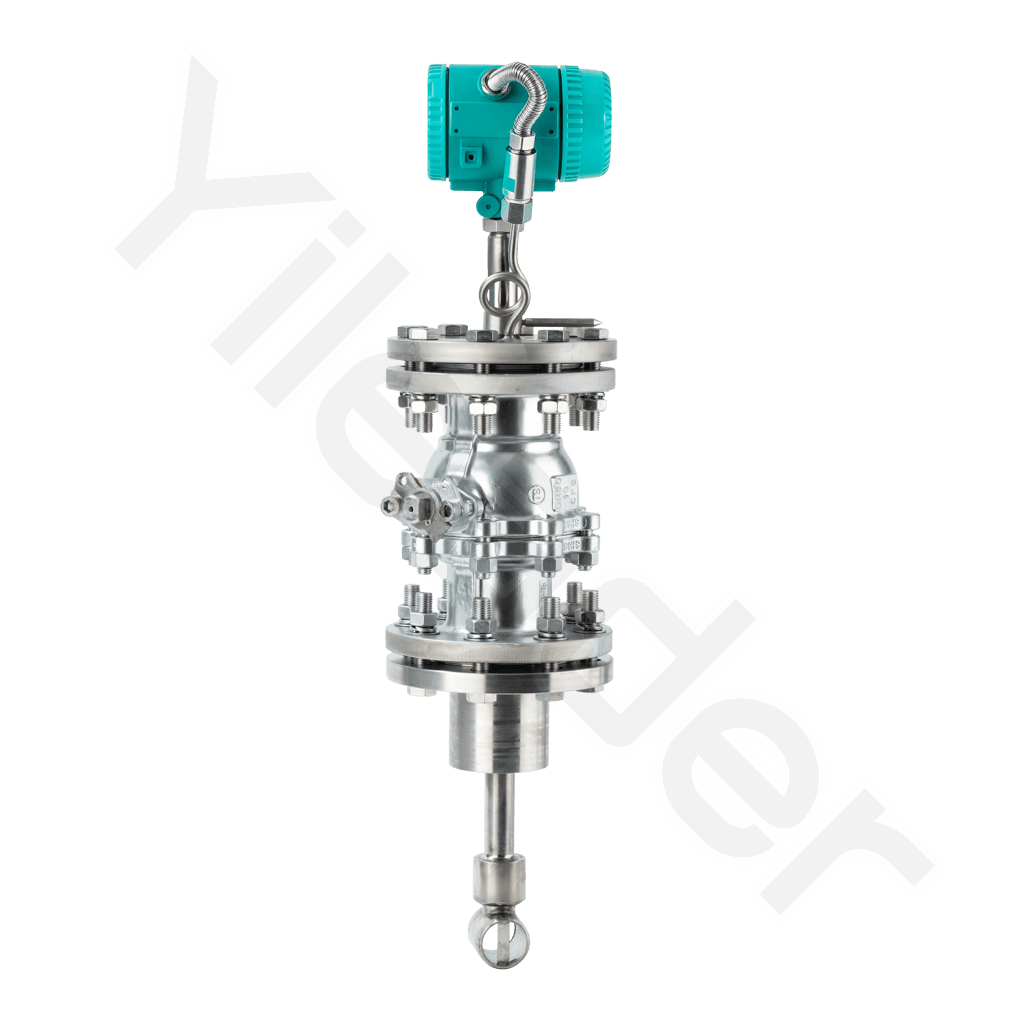

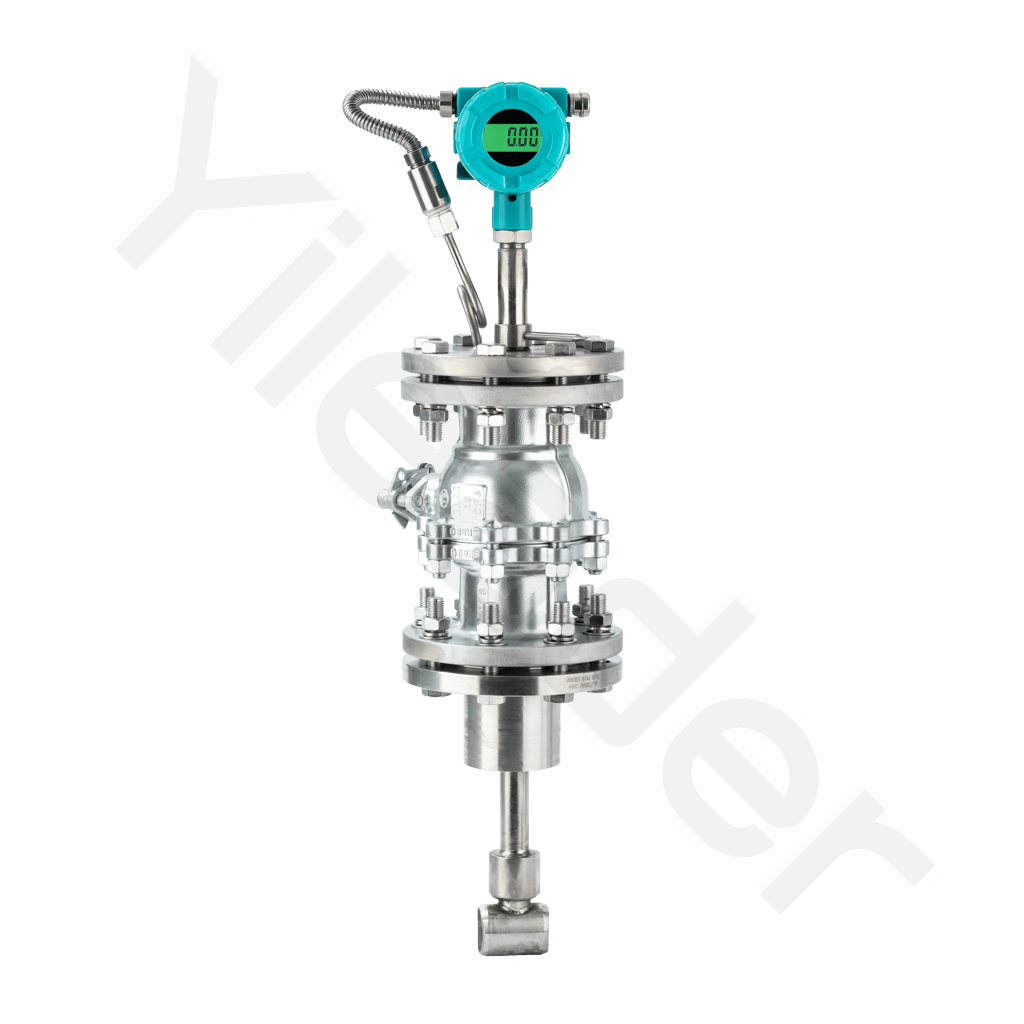

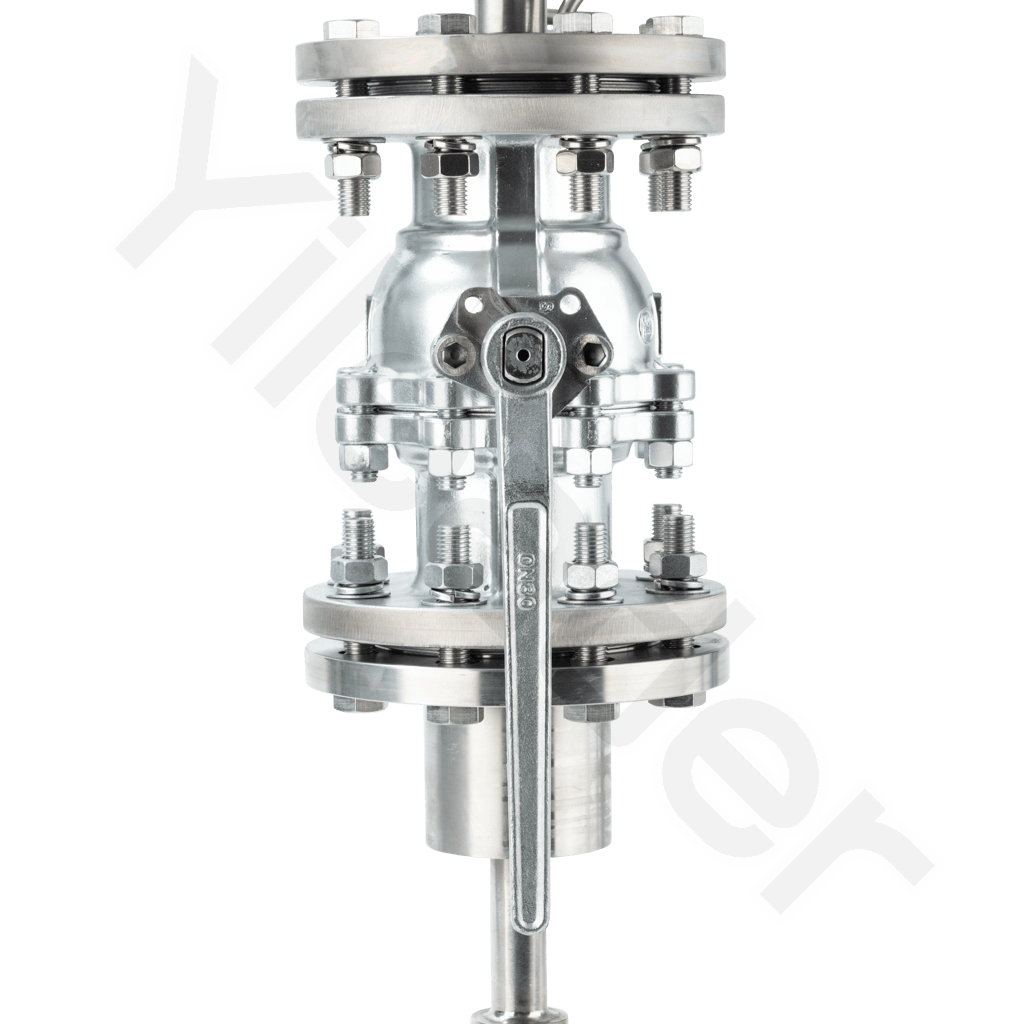

插入式涡街流量计

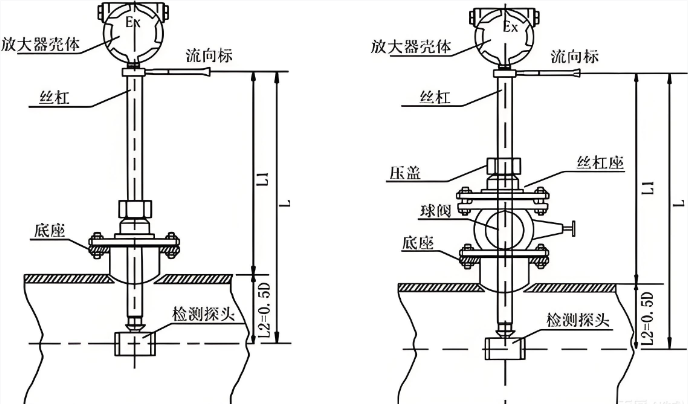

插入式涡街流量计主要由压力传感器、测量电路和过程连接件三部分组成。它能将压力传感器感受到的气体、液体等物理压力参数转变成标准的电信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。在国内，目前在小型自动化控制方面运用的插入式涡街流量计一般基于压阻式原理，也就是压敏电阻受压后产生电阻变化，通过放大器放大并采用标准压力标定，即可进行压力检测。程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。由于硅材料的强性，所以输出信号的线性度及变差指标均很高。工作时，插入式涡街流量计将被测物理量转换成mV级的电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，zui后产生与输入压力成线性对应关系的标准电流电压信号。

技术参数

结构形式	一体型、分体型	连接方式	插入式
外壳材质	碳钢、SUS304、SUS316	结构类型	常压型、高压型、潜水型
传感器材质	304、316L、哈氏合金B、哈氏合金C	环境温度	-25 ~ 60℃
过程温度	-20 ~ 350℃	适用压力	1.0 ~4.0MPa（可约定）
精度	±1.0%/1.5%	电气接口	M20×1.5（可约定）
输出方式	脉冲输出、4~20mA、HART协议、RS485	防护等级	IP65、IP66、IP67
认证	本安隔爆	电源电压	24VDC、电池
