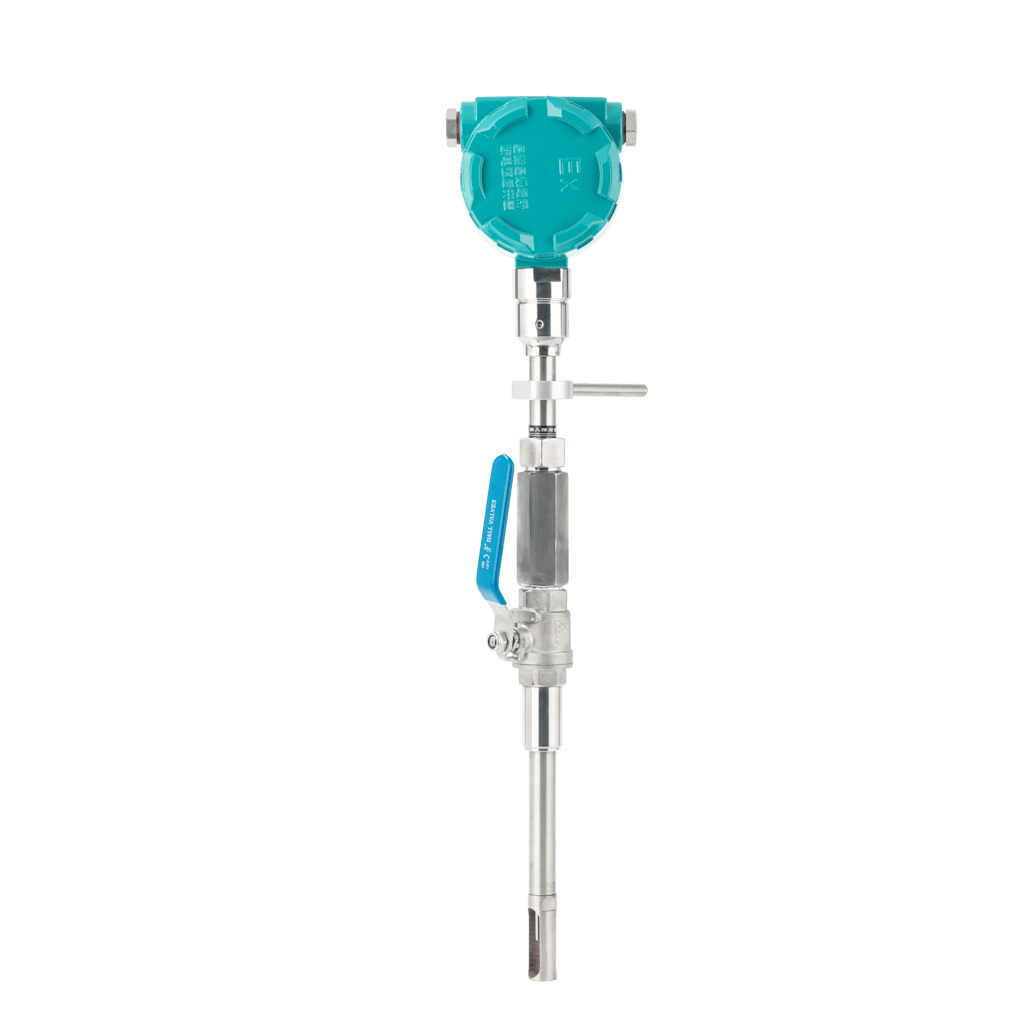

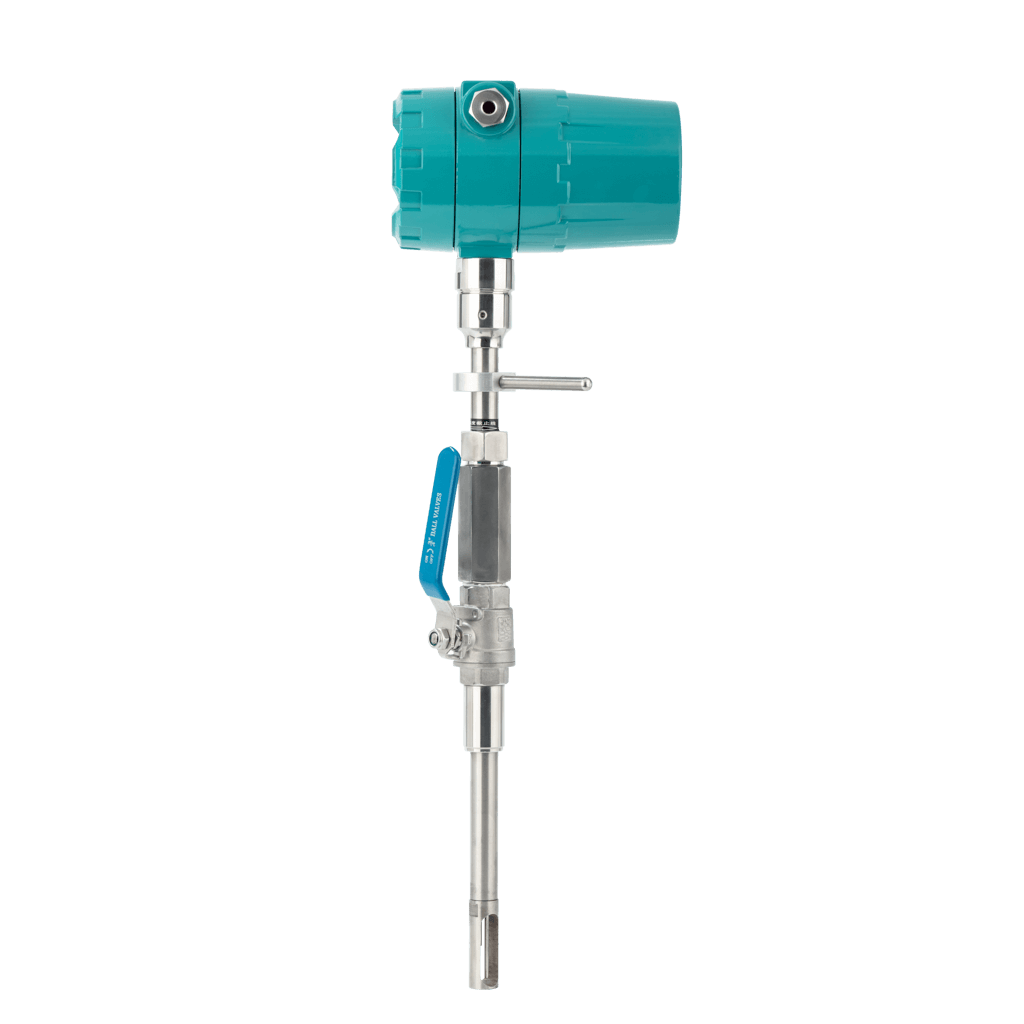

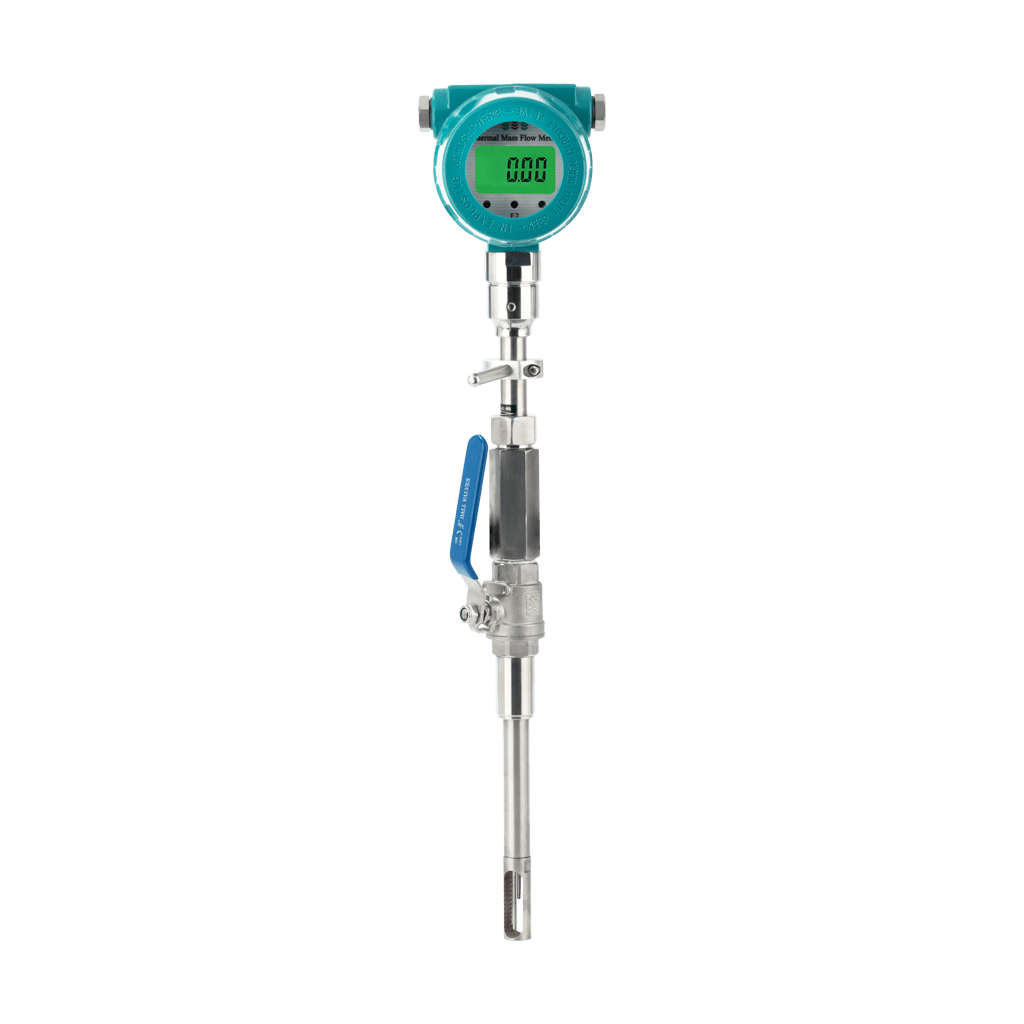

YK系列热式质量流量计

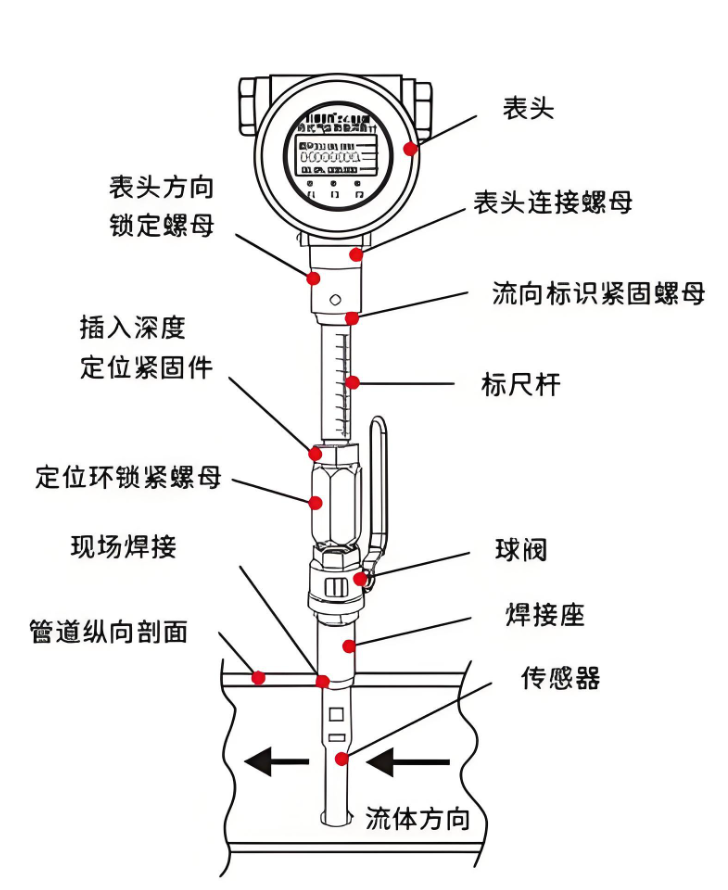

热式流量计是一种直接式质量流量计，它可以用来测量质量流量，当流体静止时，管道内加热元件的上下游温度对称分布，元件指示温度相等。当介质流动时，下游温度比上游的温度高。伴随着流速增加，温差增大，当流速增加到某一界限值之后，两元件的温差将随流速的增加而逐渐减小。为了得到仪表的单值性，一般测小流量用温差增大的特性，测大流量用温差减小的特性。热导式测量方法是根据发热元件耗散热量与流速的关系实现流量测量的。一般的方法是将置于流体中的很细的金属丝，通以电流加热，由于流体流动将迫使热丝冷却，并且被冷却的程度是随流速而变化的，因此，可以通过测量热丝电阻值的变化求出流速和流量。

技术参数

结构形式	一体型、分体型、插入式、管道式	连接方式	卡套型、螺纹型、法兰型、插入式
外壳材质	铝合金、304	探杆材质	304、316L、哈氏合金
传感器材质	304、316L、哈氏合金、钛	环境温度	-25 ~ 60℃
过程温度	-20 ~ 300℃	适用压力	0 ~3.0 MPa（可约定）
精度	±1.5%	电气接口	M20×1.5（可约定）
输出方式	4~20mA、HART协议、RS485	防护等级	IP65、IP66、IP67
认证	本安、隔爆	电源电压	220VAC、24VDC
