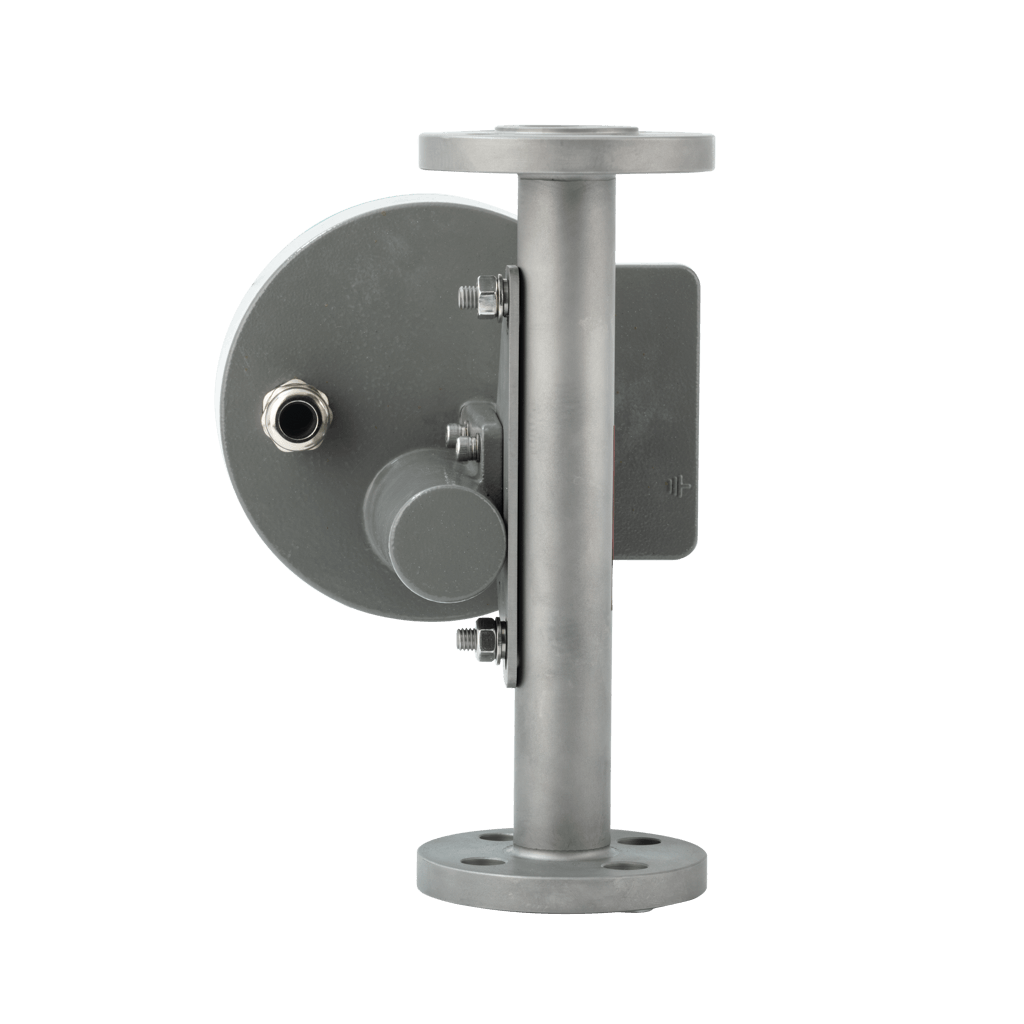

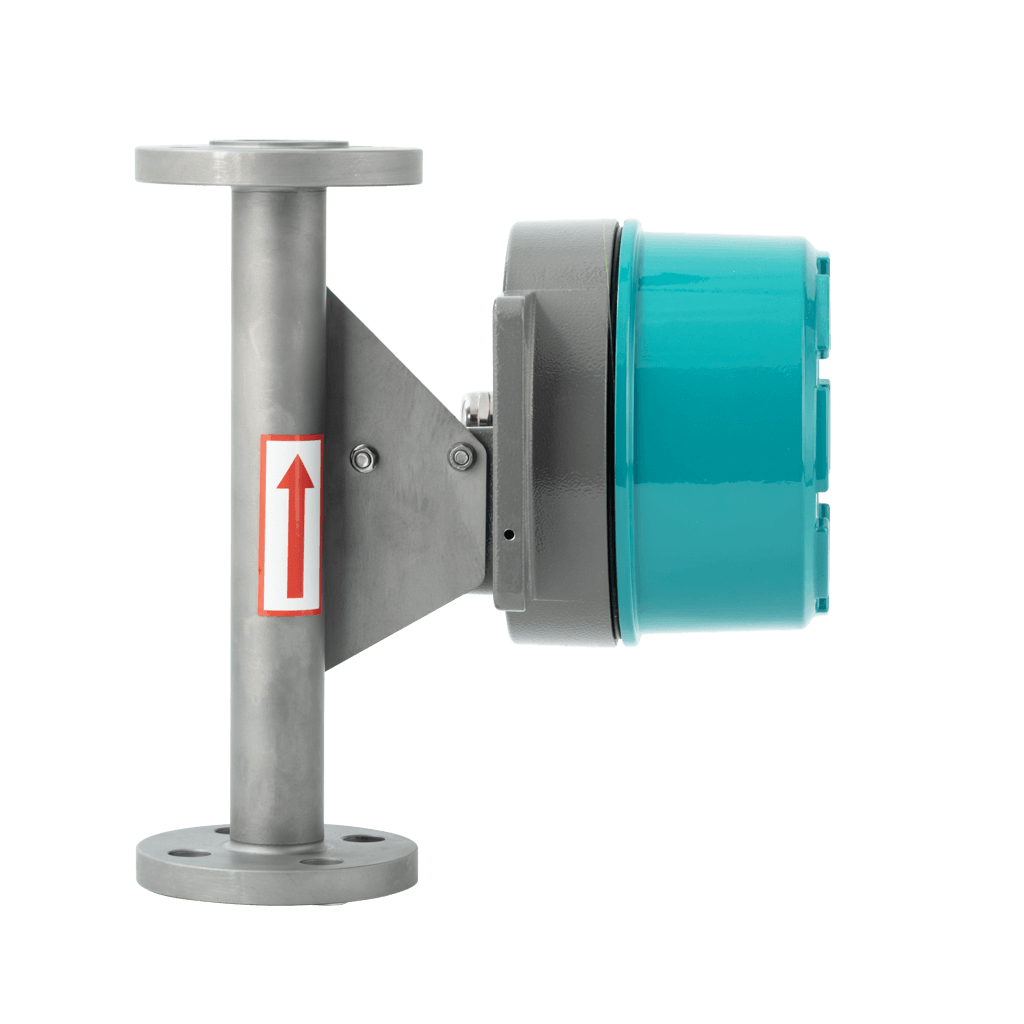

金属管浮子流量计

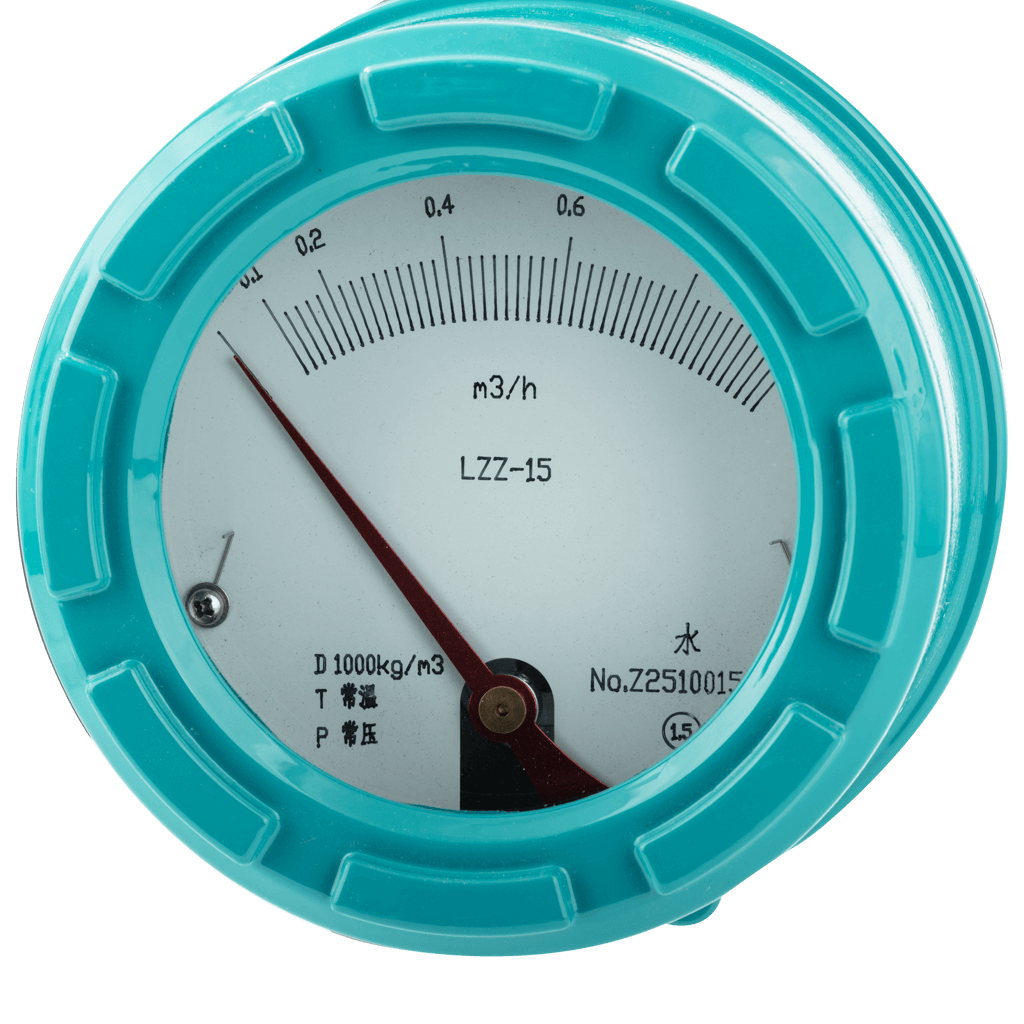

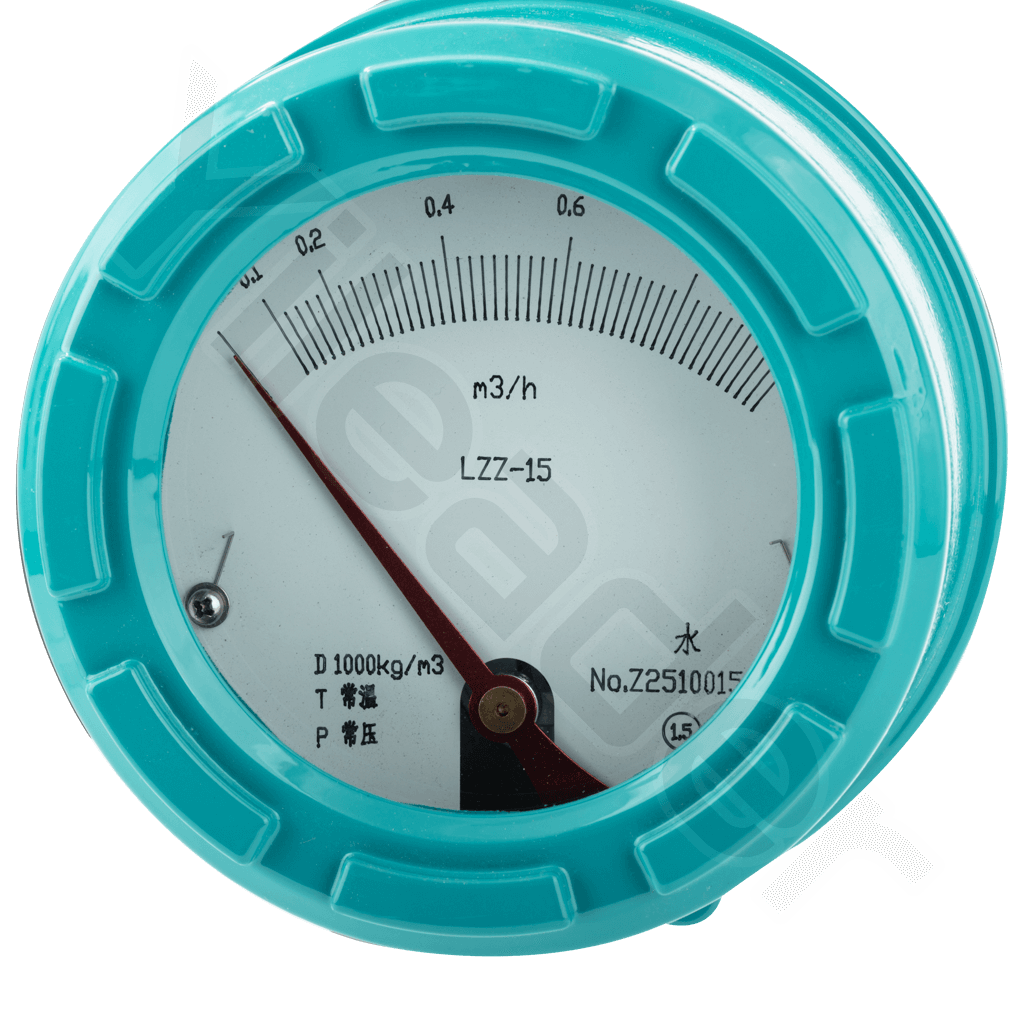

金属管浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时。浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小。 [1] 电远传型是在指针现场指示流量的同时再通过角位移传感器及电变送电路，把流量值精确地转换成0-10mA或4-20mA的标准信号。

技术参数

结构形式	一体型	连接方式	法兰型、螺纹型
外壳材质	碳钢、SUS304、SUS316L	衬里材质	PTFE
接液材质	304、316L、哈氏合金C、钛、	环境温度	-40 ~ 60℃
过程温度	-20~ 220℃	适用压力	0~4.0MPa（可约定）
精度	±1.0%	电气接口	M20×1.5（可约定）
输出方式	4~20mA、RS485、继电器	防护等级	IP65
认证	本安、隔爆	电源电压	220VAC、24VDC
