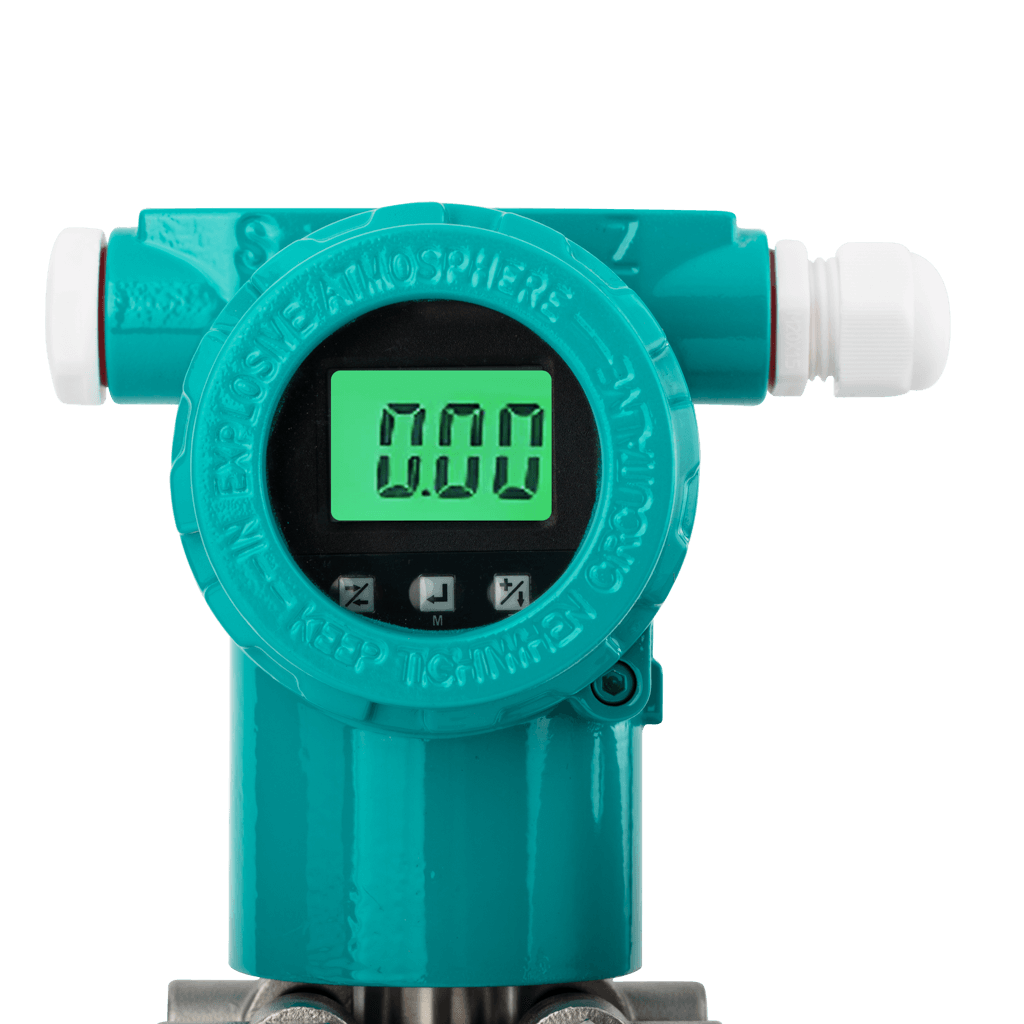

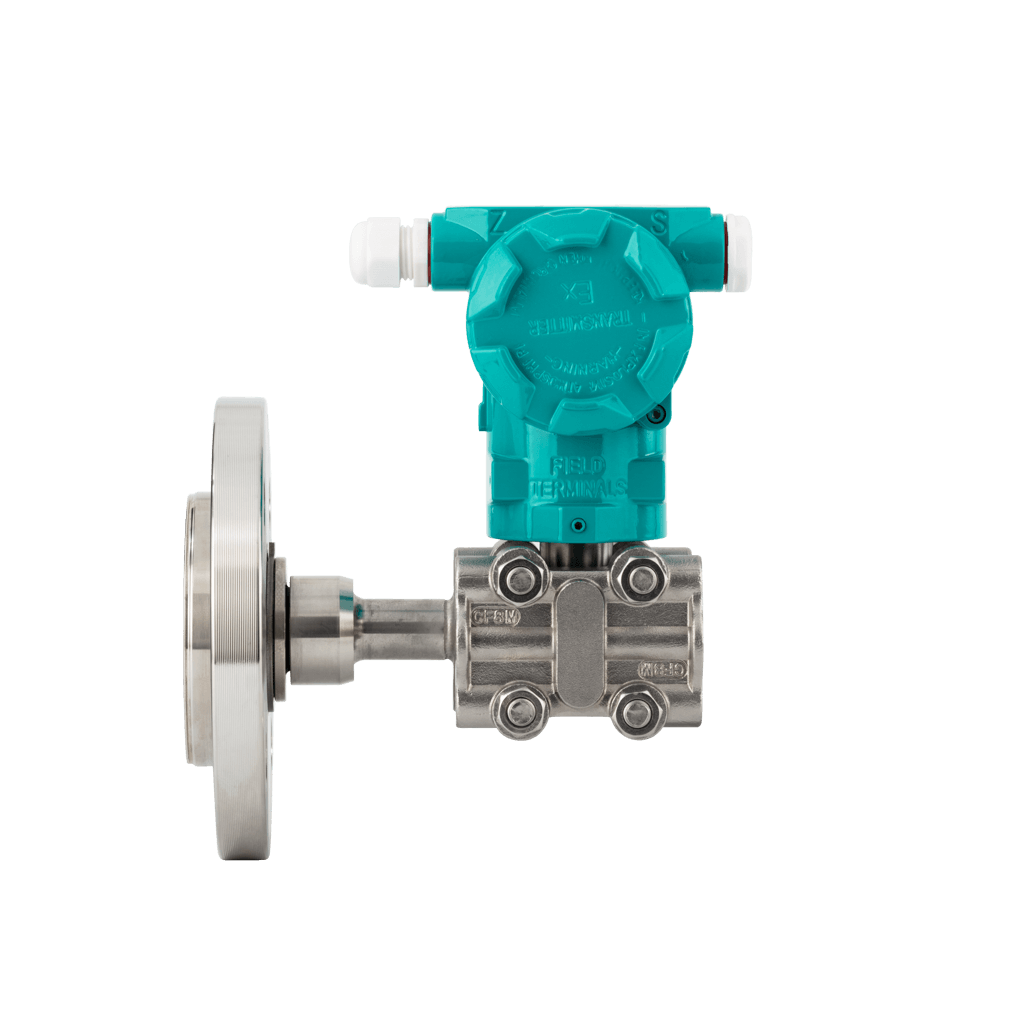

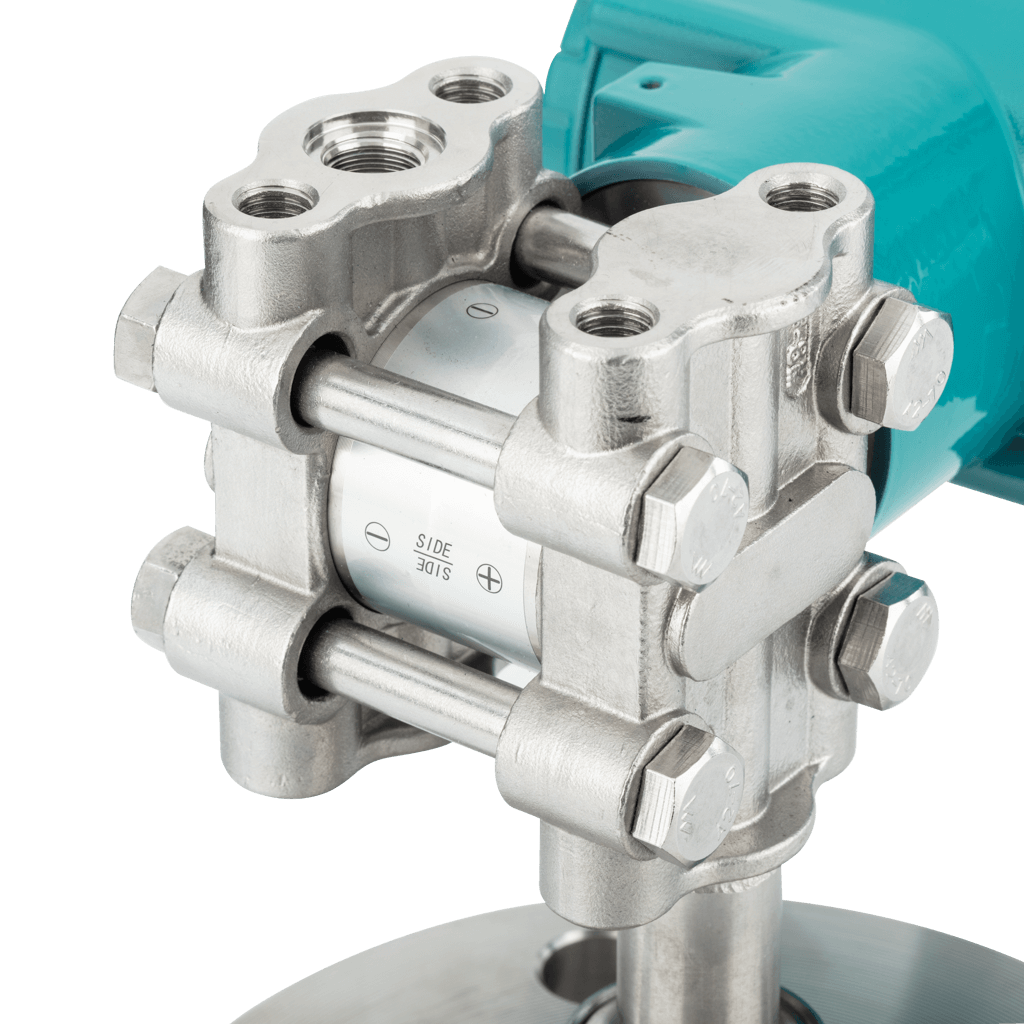

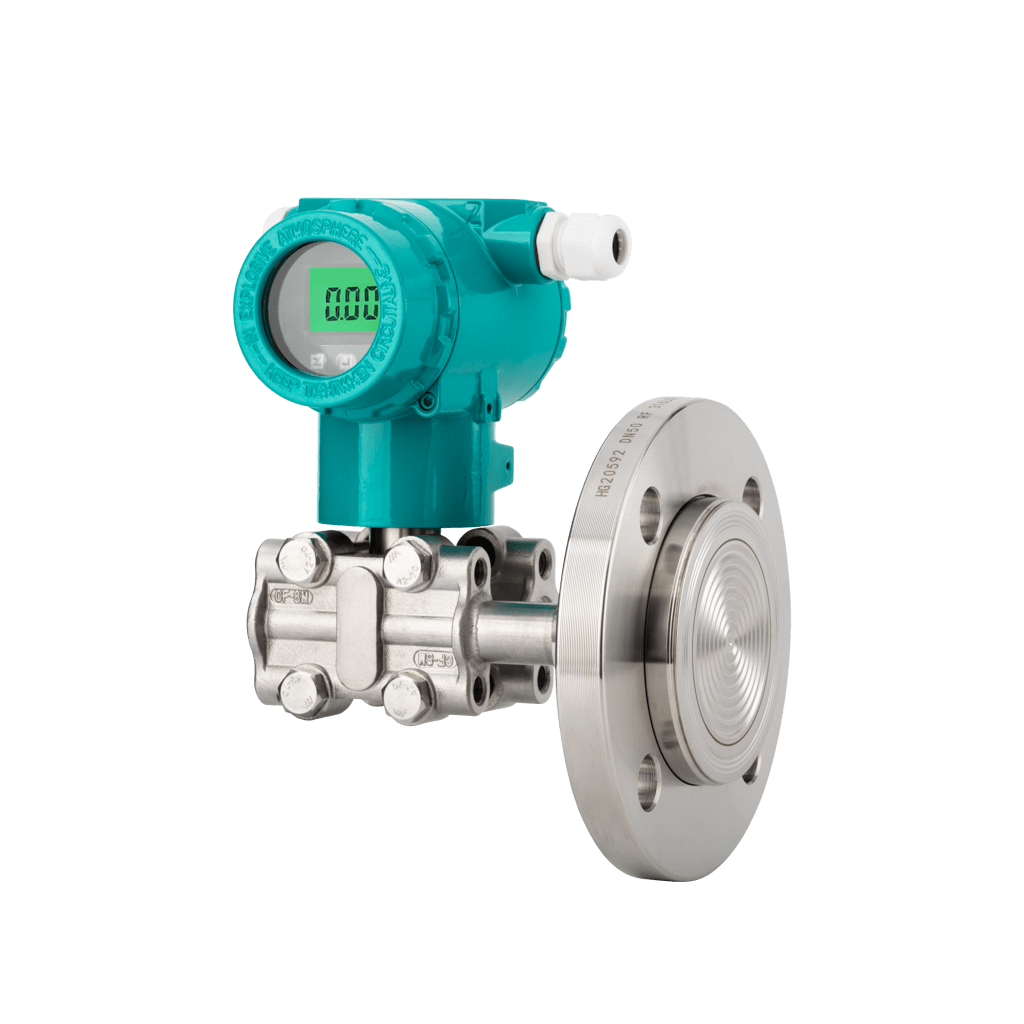

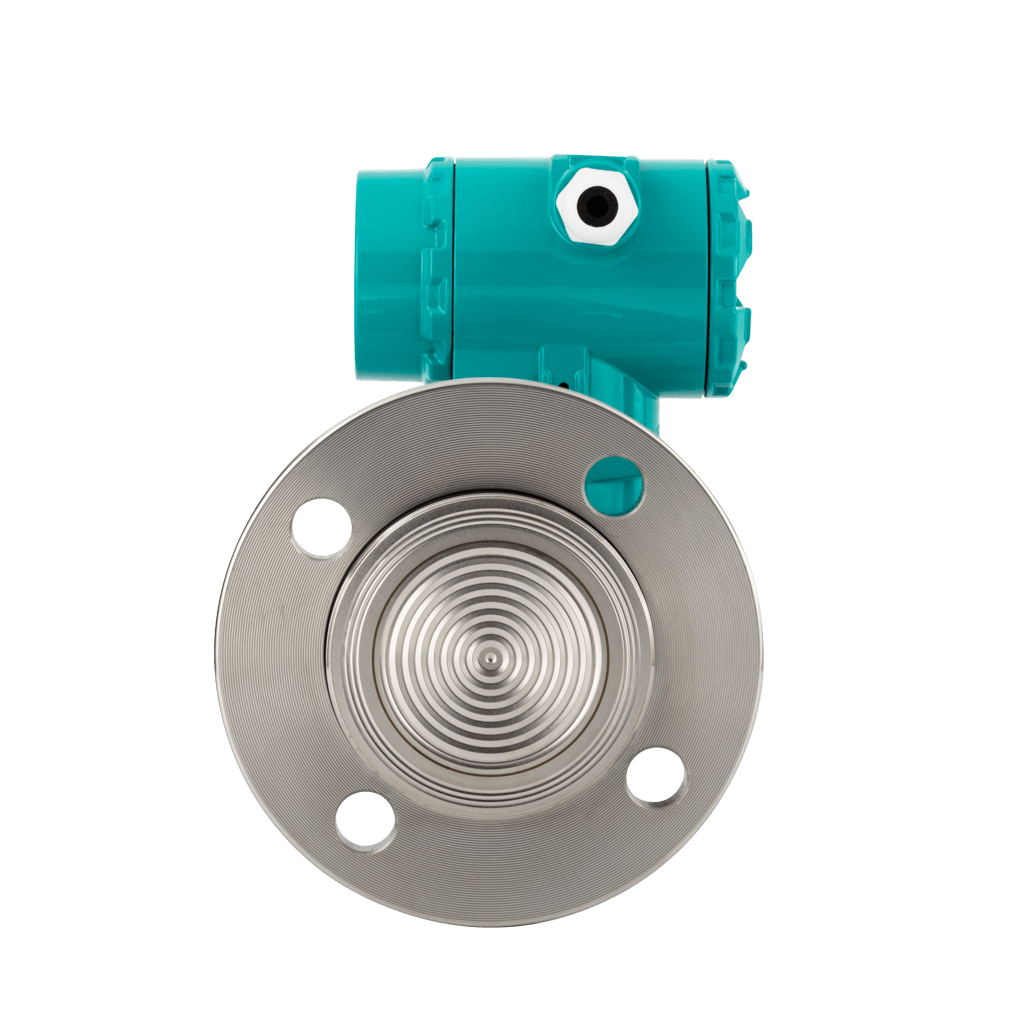

单法兰差压变送器

单法兰差压变送器在工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路线性地转换成4～20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

技术参数

结构形式	一体式	安装方式	法兰式
外壳材质	SUS304、SUS316、铸铝合金	法兰材质	SUS304、SUS316
膜片材质	316L、哈氏合金C-276、哈氏合金C、钽	环境温度	-25 ~ 70℃
过程温度	0-100℃	量程范围	0-100kPa 5-500kPa
精度	±0.075%	电气接口	M20×1.5（可约定）
输出方式	4~20mA、HART协议、RS485	防护等级	IP65、IP66
认证	本安、隔爆	电源电压	24VDC
