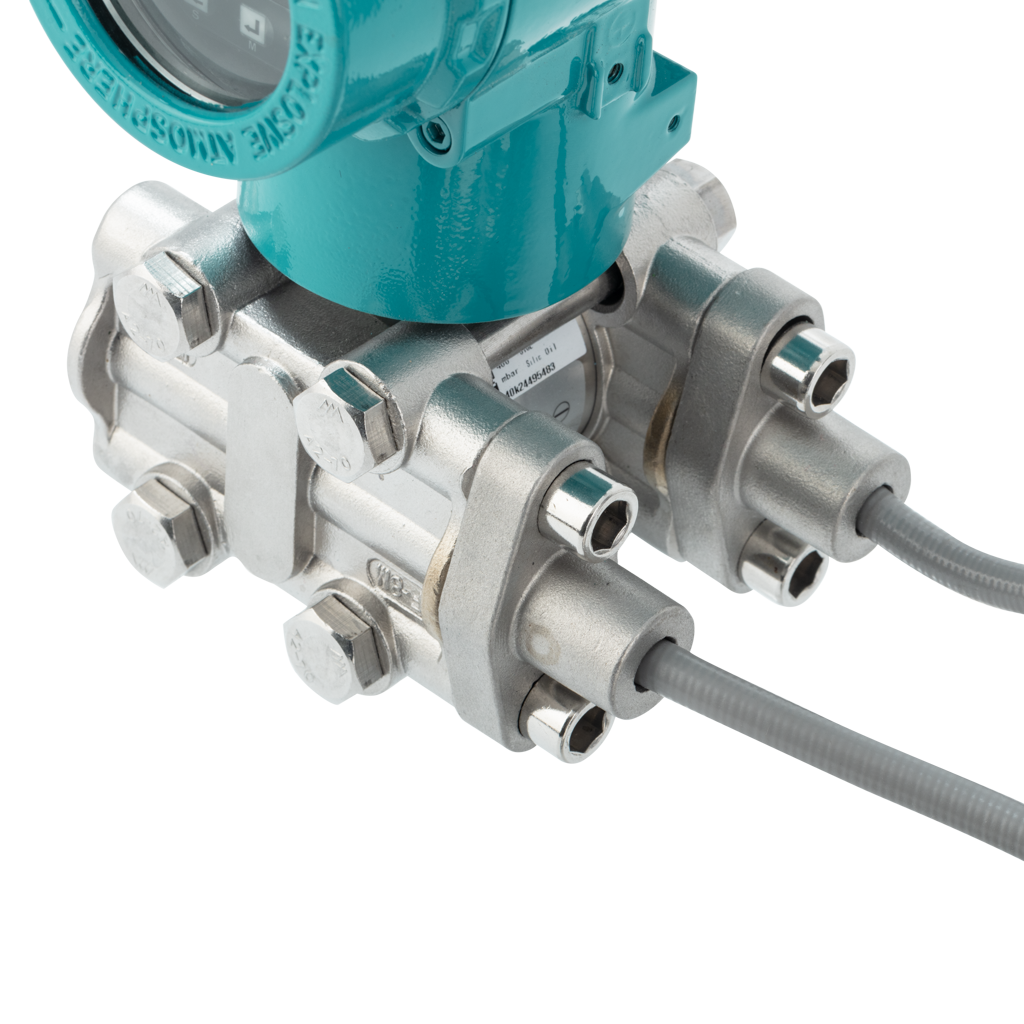

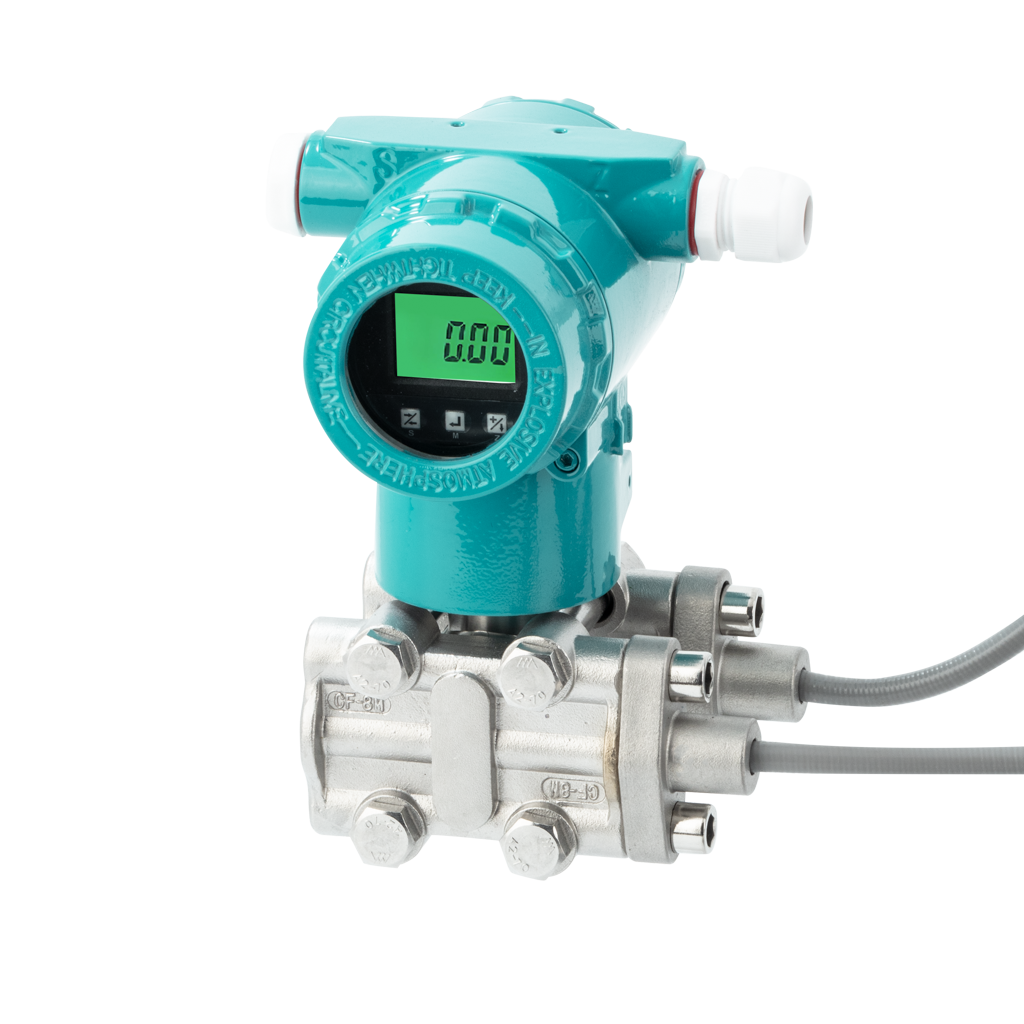

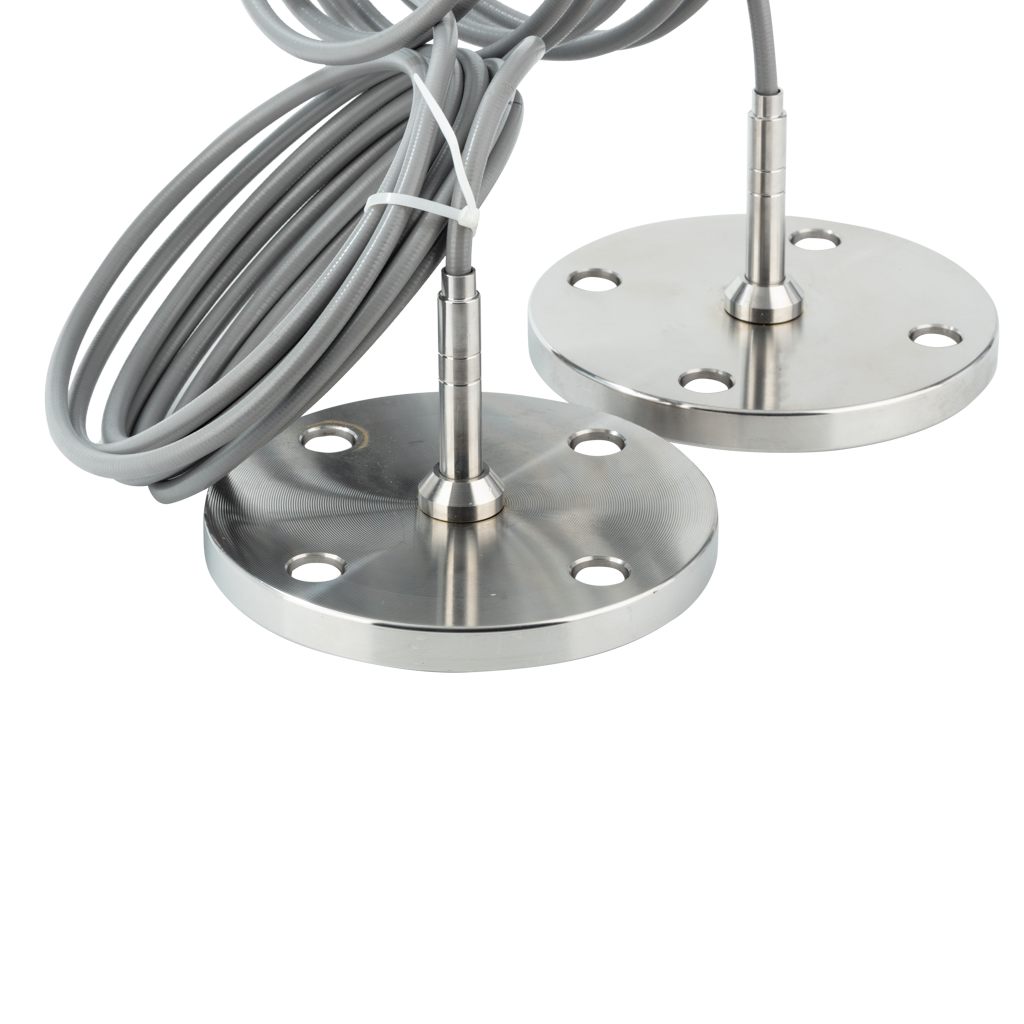

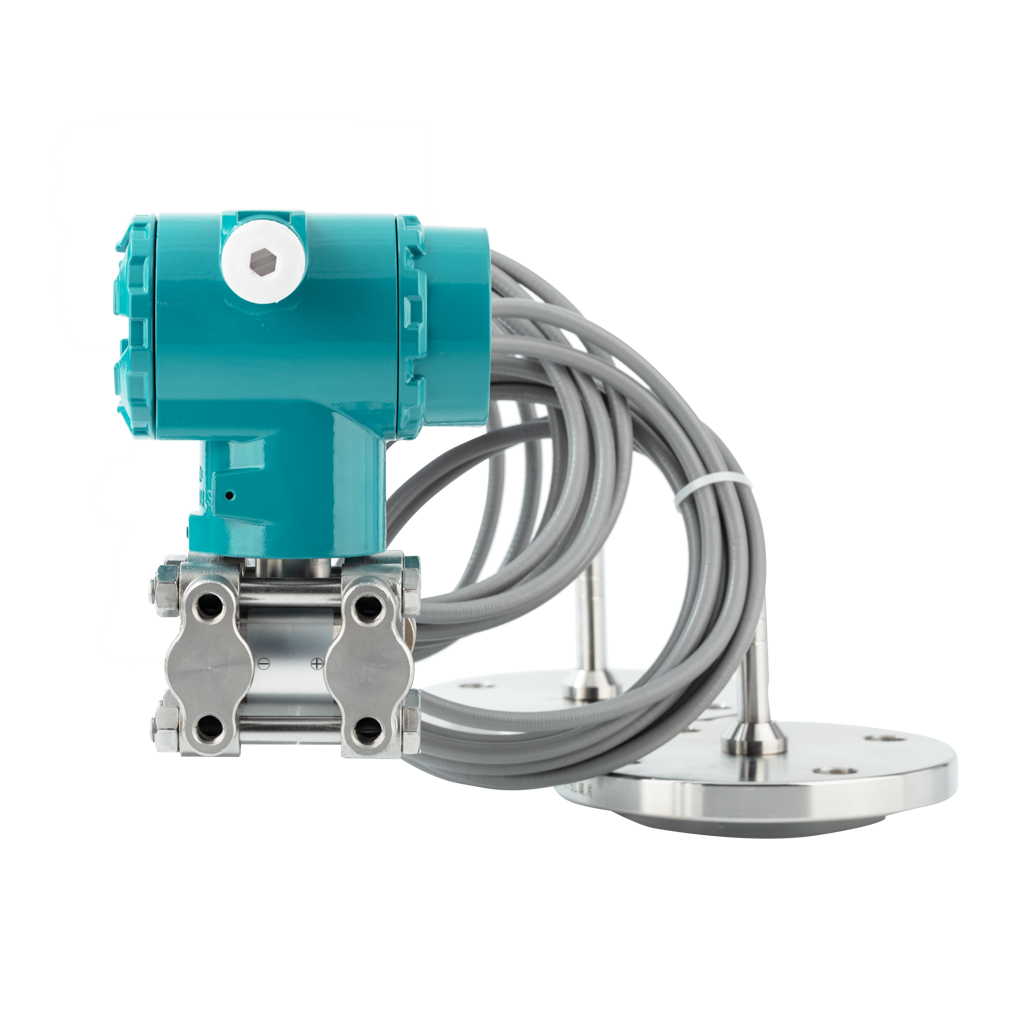

双法兰差压变送器

双法兰差压变送器由两个关键部分构成：‌测量膜盒组件‌与‌电子信号处理单元‌。其中测量膜盒组件包含两个法兰接口，分别连接被测介质的正压侧（高压端）与负压侧（低压端）。每个法兰内部装有高精度压力传感器（通常为电容式或扩散硅式），其表面覆盖一层隔离膜片，该膜片通过毛细管与变送器主体内的填充液（如硅油）相连。当被测介质流入正、负压侧法兰时，两侧压力分别作用于隔离膜片。例如，在测量储罐液位时，正压侧法兰连接罐底（承受液体静压力+罐内气体压力），负压侧法兰连接罐顶（仅承受气体压力），两侧压力差即反映液位高度。压力差通过填充液传递至传感器表面，导致传感器内部电容值（电容式）或电阻值（扩散硅式）发生变化。以电容式传感器为例，压力差使动极板与定极板间距改变，电容值随之线性变化，变化量与压力差成正比。传感器输出的微弱电信号（如毫伏级）经变送器内部的放大电路、温度补偿电路及线性化处理电路转换为标准信号（如4-20mA DC或数字信号HART、RS485）。例如，某型号变送器在0-100kPa差压范围内，可输出4-20mA电流信号，其中4mA对应0kPa，20mA对应100kPa，实现压力差与电信号的线性映射。

技术参数

结构形式	分体式	连接方式	法兰、支架
外壳材质	SUS304、SUS316、铸铝合金	法兰材质	SUS316L
电极材质	316L、哈氏合金C-276、哈氏合金C、钽、	环境温度	-25 ~ 70℃
过程温度	-25 ~ 100℃	适用压力	-100-100kPa -500-500kPa
精度	±0.075%	电气接口	M20×1.5（可约定）
输出方式	4~20mA、HART协议、RS485	防护等级	IP65、IP66
认证	本安、隔爆	电源电压	24VDC
