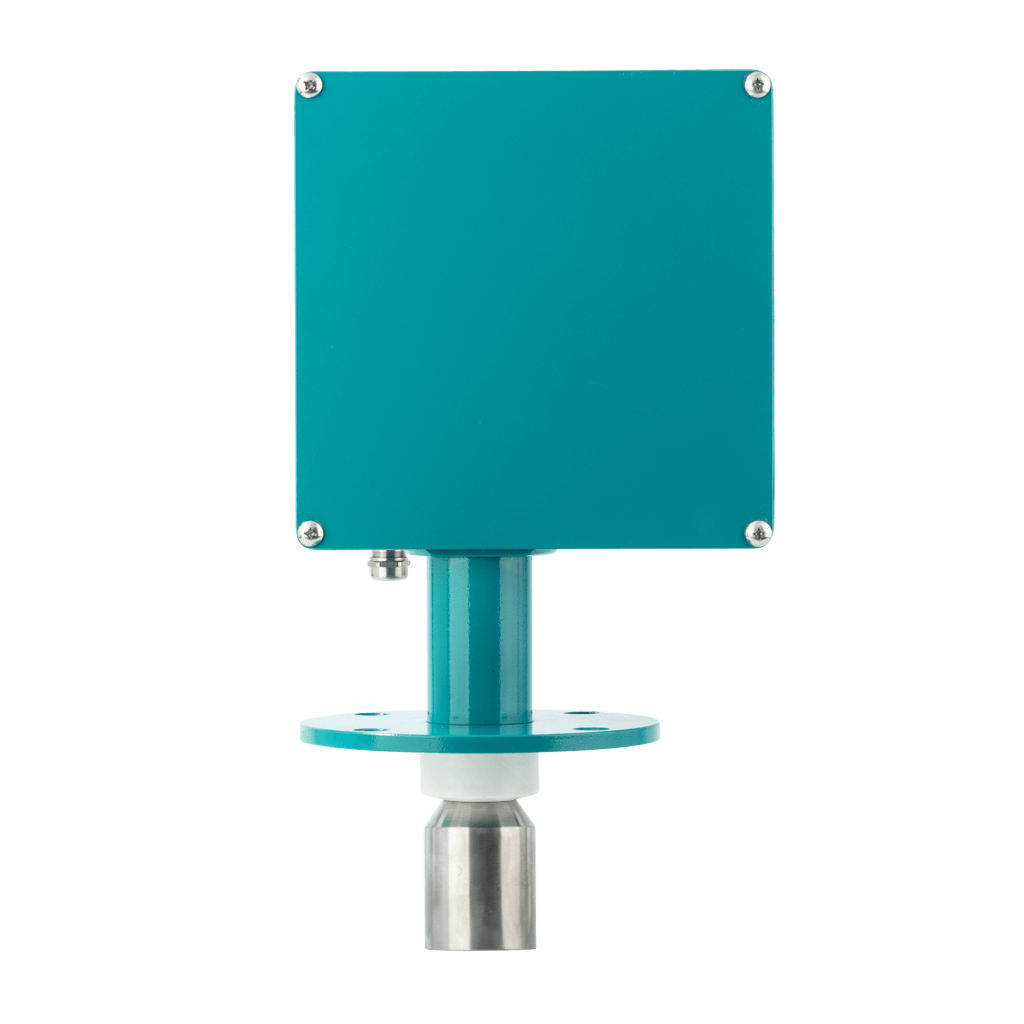

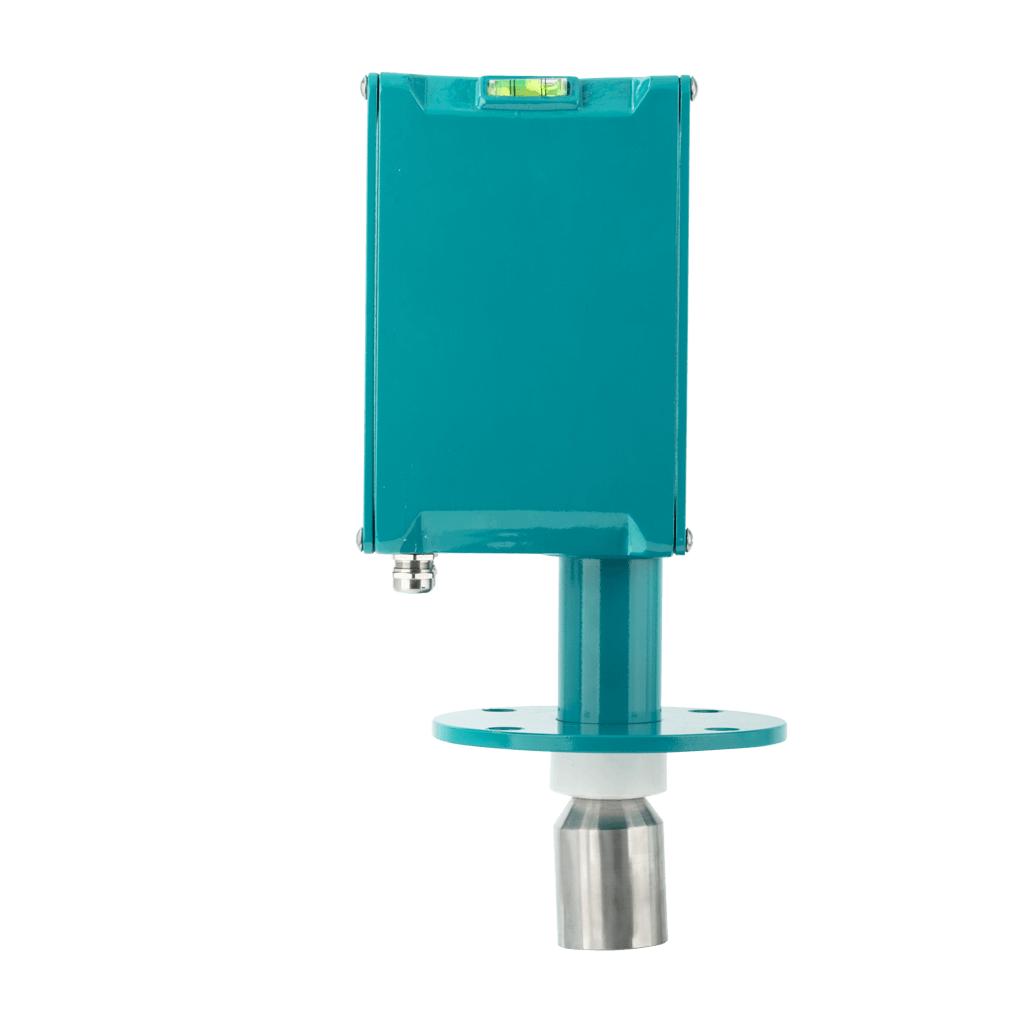

重锤式料位计

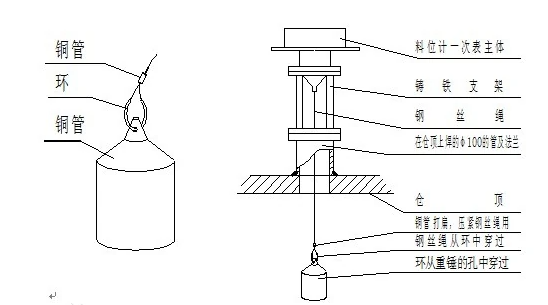

重锤式料位计由传感器和仪表组成，传感器采用重锤探测式，各种信号由特制的采集单元取出，无机械触点、运行可靠。传感器放置仓顶，重锤由电机通过不锈钢带或钢丝绳牵引吊入在仓内，仪表控制传感自动定时对料位进行探测，每次测量时重锤从仓顶起始位置开始下降，碰到料面立即返回到仓顶等待下一次测量。仪表通过对重锤下降过程传感信号的处理可得到仓顶到料面的距离hl，仓高H是由用户预置的，这样用仓高H减去hl便可得出料位高度h=H-hl，仪表直接显示料位高度h。系统采用PLC控制，功能强、稳定性高、操作简易；特别适用于电力、冶金、水泥、煤炭、化工、食品等行业筒形料仓的粉末状、块状、颗粒状态及液态物料的料位检测与控制。尤其是本料位指示计设置有通讯功能，不仅能单独使用，还可与上位计算机联网构成集散型监控系统。上位机可根据各现场送来的料位数据，集中管理；显示、打印各料仓的全部资料，随时为企业提供必要信息，大大提高了企业的计量科学管理水平和经济效益。

技术参数

结构形式	一体型、分体型	连接方式	法兰型
外壳材质	铝合金	探测速度	0.15m/s
探头材质	316L	环境温度	-30~ 60℃
过程温度	-10 ~ 100℃	适用压力	0~1.6 MPa（可约定）

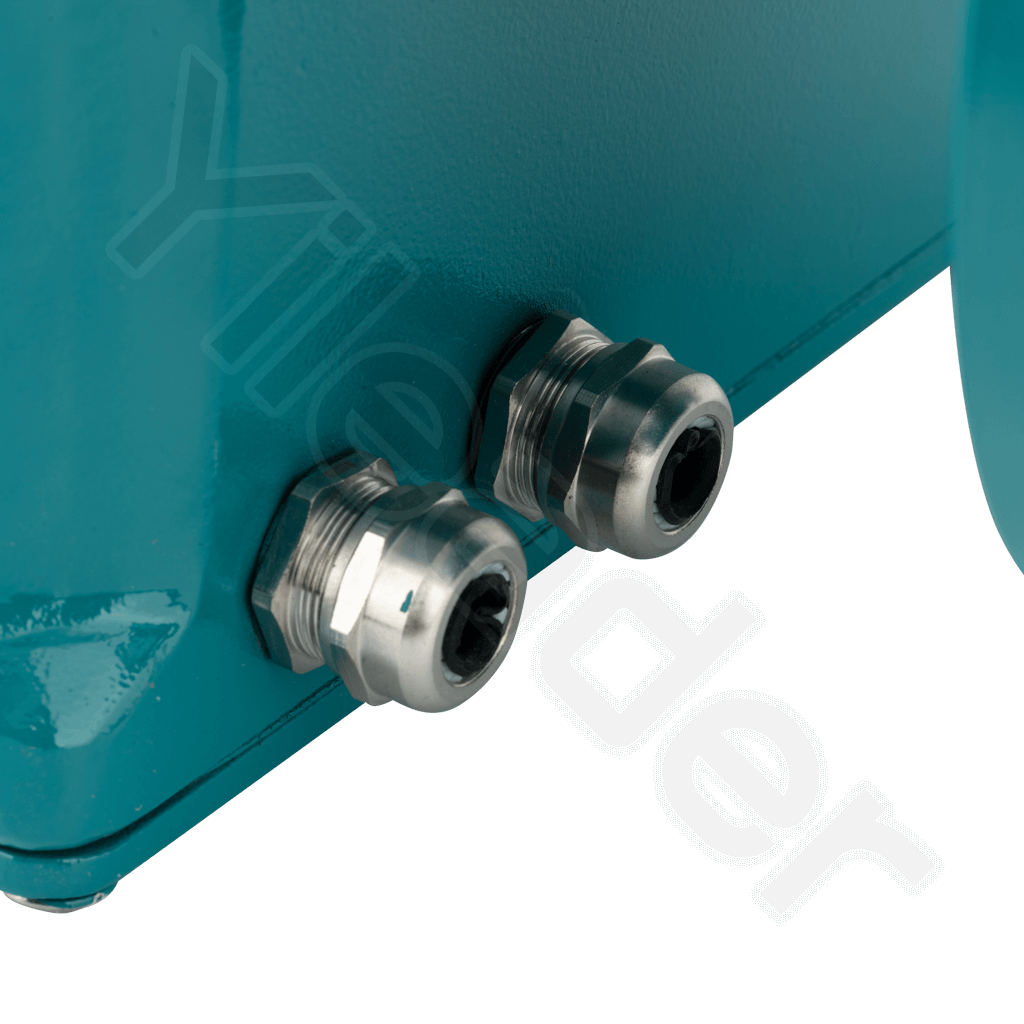

精度	±1%	电气接口	M20×1.5（可约定）
输出方式	4~20mA、RS485、继电器	防护等级	IP65
认证	本安、隔爆	电源电压	220VAC、24VDC
