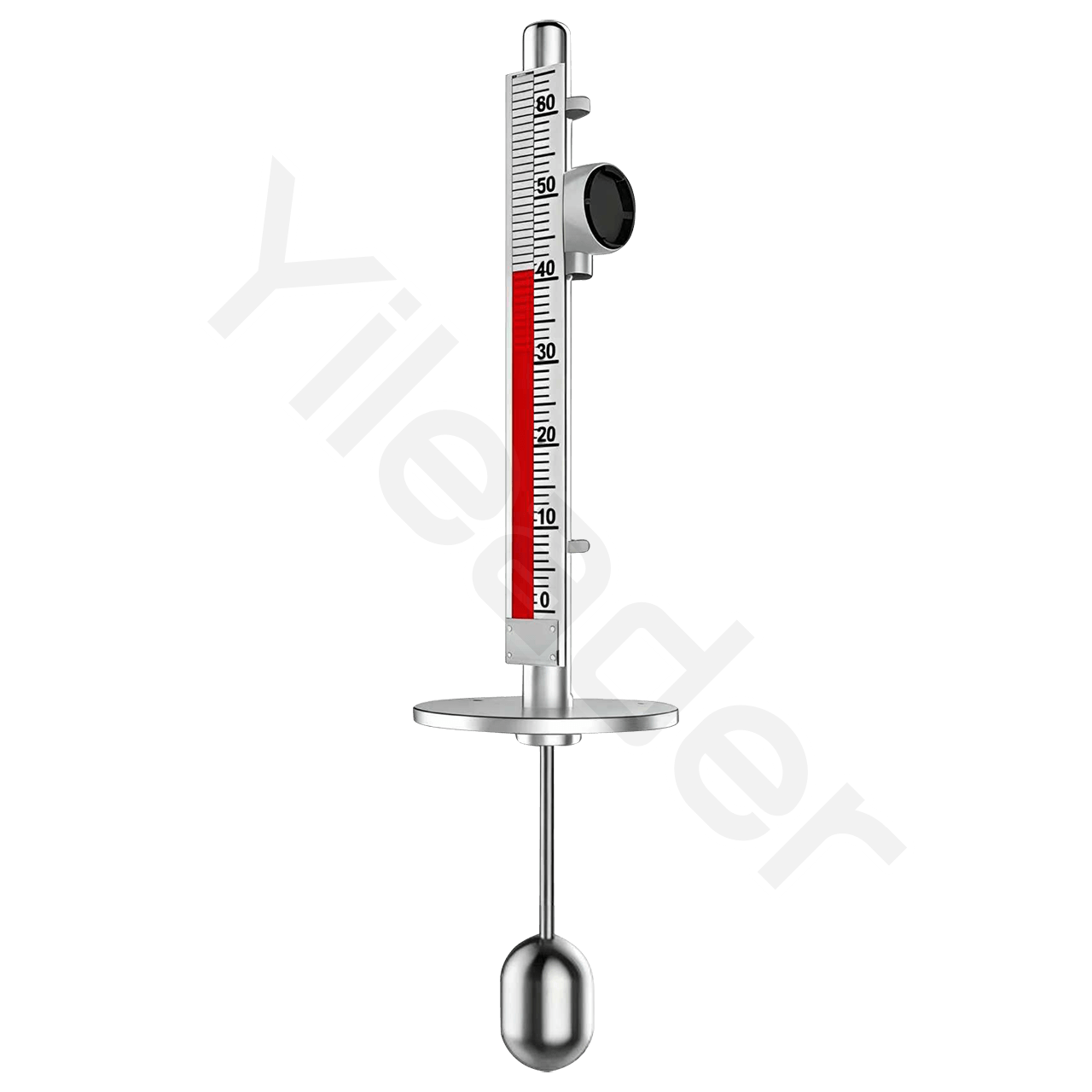

顶装式磁翻板液位计

顶装式磁翻板液位计的工作原理基于‌浮力原理‌和‌磁性耦合原理‌，通过浮子随液位升降驱动磁性翻柱翻转来实现液位的直观指示。‌液位计的核心组件包括本体（由上、下导管组成）、翻板箱（由红白双色磁性翻柱构成）和浮子（内部含磁体）。‌ 浮子通常通过连杆与上部导管内的磁性组件连接；当容器内液位变化时，浮子因浮力作用随液面升降，带动连杆及磁体在导管内上下移动。‌‌磁性耦合作用驱动红白翻柱翻转以指示液位。‌ 磁体移动产生的磁场透过导管壁耦合到外部翻板箱，驱动红白翻柱翻转180°：液位上升时，翻柱由白色转为红色；液位下降时，由红色转为白色。红白交界处即为实际液位高度，从而实现液位的实时跟踪显示。‌该设计支持多种工况和扩展功能。‌ 顶装式结构适用于不便于侧面开孔的容器（如地下贮槽），且通过安装电阻干簧管或磁致伸缩变送器，可实现液位信号的远传与自动控制

技术参数

结构形式	顶装式	连接方式	法兰连接
外壳材质	SUS304、SUS316、PP	指示误差	±10mm
测量范围	300-5000	环境温度	-25 ~ 60℃
过程温度	-25 ~ 380℃	适用压力	1.0 MPa、1.6 MPa、4.0 MPa（可约定）
精度	±10mm	电气接口	M20×1.5（可约定）
输出方式	4~20mA两线制、继电器	防护等级	IP65
认证	本安隔爆	电源电压	24VDC
